专利号: 2019214969466
申请人: 西安华运天成通讯科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

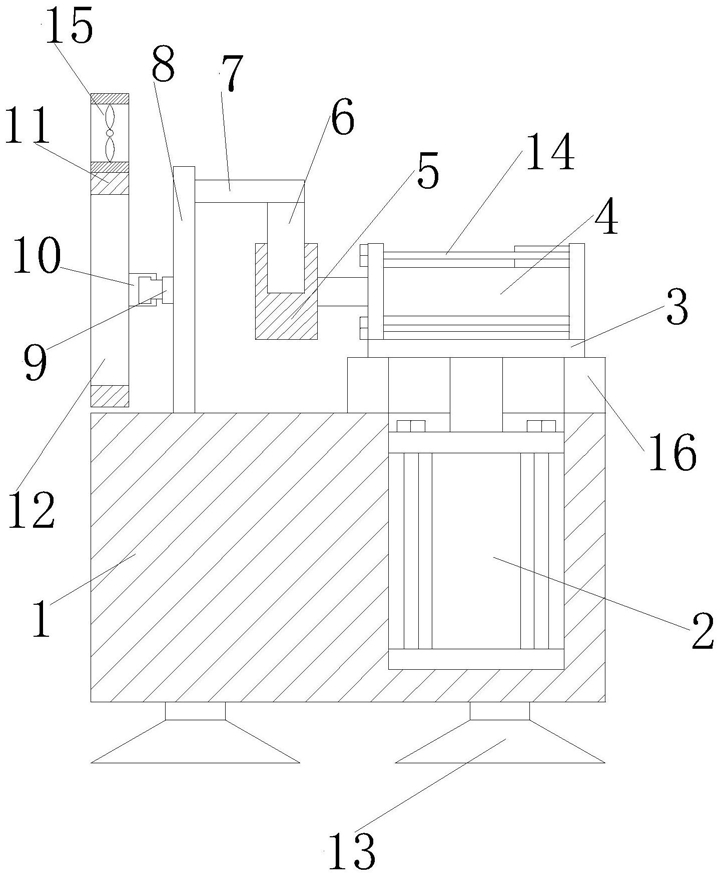

1.一种便携型卫星导航车载固定支架,包括底座(1),其特征在于,所述底座(1)上安装有调节显示结构;

所述调节显示结构包括:第一电动推杆(2)、托板(3)、第二电动推杆(4)、连接块(5)、转动杆(6)、连杆(7)、连接板(8)、滑轨(9)、滑块(10)、固定架(11)以及卫星导航仪(12);

所述第一电动推杆(2)嵌装于底座(1)上壁面内,所述托板(3)安置于第一电动推杆(2)伸缩端上,所述第二电动推杆(4)安置于托板(3)上,所述连接块(5)安置于第二电动推杆(4)伸缩端上,所述连接块(5)上壁面开设有转动槽,所述转动杆(6)嵌装于转动槽内,所述连杆(7)安置于转动杆(6)上,所述连接板(8)安置于连杆(7)前端面上,且位于连接块(5)上方,所述滑轨(9)安置于连接板(8)前壁面上,所述滑块(10)活动装配于滑轨(9)上,所述固定架(11)安置于滑块(10)上,所述卫星导航仪(12)装配于固定架(11)内。

2.根据权利要求1所述的一种便携型卫星导航车载固定支架,其特征在于,所述底座(1)安装有两对吸盘(13)。

3.根据权利要求1所述的一种便携型卫星导航车载固定支架,其特征在于,所述第二电动推杆(4)与托板(3)之间安装有固定座(14)。

4.根据权利要求1所述的一种便携型卫星导航车载固定支架,其特征在于,所述固定架(11)上安装有用于辅助降温的风扇(15)。

5.根据权利要求1所述的一种便携型卫星导航车载固定支架,其特征在于,所述底座(1)以及转动杆(6)的形状为圆形。

6.根据权利要求1所述的一种便携型卫星导航车载固定支架,其特征在于,所述底座(1)上且位于第一电动推杆(2)两侧安装有两对橡胶垫块(16)。
