专利号: 2019214977886
申请人: 枣庄市一诺物资有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-06-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

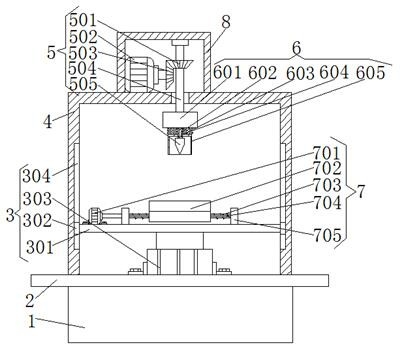

1.一种镗床加工生产用防护装置,包括基座(1),其特征在于:所述基座(1)的顶部固定连接有工作台(2),所述工作台(2)顶部的两侧均固定连接有支撑架(4),所述支撑架(4)顶部的左侧固定连接有固定箱(8),所述固定箱(8)的内腔设置有旋转机构(5),所述旋转机构(5)的底部设置有防护机构(6),所述工作台(2)顶部的中心处设置有升降机构(3),所述升降机构(3)的顶部设置有固定机构(7)。

2.根据权利要求1所述的一种镗床加工生产用防护装置,其特征在于:所述旋转机构(5)包括第二齿轮(501)、第一电机(502)、第一齿轮(503)、旋转轴(504)和切割头(505),所述固定箱(8)内腔底部的左侧固定连接有第一电机(502),所述第一电机(502)的输出轴套设有第一齿轮(503),所述固定箱(8)内腔顶部的右侧固定连接有轴承座,且轴承座的内腔活动连接有旋转轴(504),所述旋转轴(504)的底部贯穿支撑架(4)的内腔并固定连接有固定块(601),所述固定块(601)的底部固定连接有切割头(505),所述旋转轴(504)的顶部套设有第二齿轮(501),所述第一齿轮(503)和第二齿轮(501)啮合。

3.根据权利要求2所述的一种镗床加工生产用防护装置,其特征在于:所述防护机构(6)包括固定块(601)、第一滑槽(602)、第一滑块(603)、第一限位弹簧(604)和保护壳(605),所述固定块(601)顶部的四周均固定连接有第一限位弹簧(604),所述第一限位弹簧(604)的底部固定连接有保护壳(605),所述切割头(505)顶部的四周均开设有第一滑槽(602),所述第一滑槽(602)的内腔滑动连接有第一滑块(603),所述第一滑块(603)的外侧贯穿第一滑槽(602)的内腔并与保护壳(605)的内侧固定连接。

4.根据权利要求1所述的一种镗床加工生产用防护装置,其特征在于:所述升降机构(3)包括气缸(303)、支撑板(301)、第二滑槽(304)和第二滑块(302),所述工作台(2)顶部的中心处固定连接有气缸(303),所述气缸(303)的输出轴固定连接有支撑板(301),所述支撑架(4)内腔底部的两侧均开设有第二滑槽(304),所述第二滑槽(304)的内腔滑动连接有第二滑块(302),所述第二滑块(302)的内侧贯穿第二滑槽(304)的内腔并与支撑板(301)的外侧固定连接。
