专利号: 201921498343X
申请人: 姜建华
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

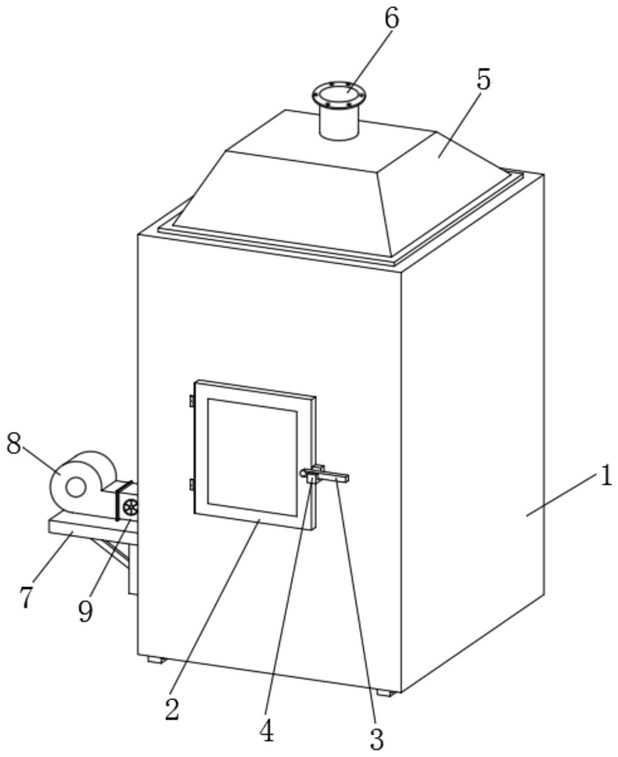

1.一种温度可调节控制的焚烧炉,其特征在于,包括焚烧炉主体(1)与鼓风机(8),所述焚烧炉主体(1)的上表面通过螺栓固定有排气罩(5),所述排气罩(5)的上表面焊接有排气管(6),所述焚烧炉主体(1)的前端外表面设置有炉门(2)与限位扣(4),且限位扣(4)设置于炉门(2)的右侧,所述炉门(2)的前端外表面通过转轴连接有限位杆(3),所述焚烧炉主体(1)的左侧外表面通过螺栓固定有固定架(7),所述鼓风机(8)通过螺丝固定于固定架(7)的上表面,所述鼓风机(8)的右侧通过螺栓固定有通气管(9),且通气管(9)的右侧通过螺栓与焚烧炉主体(1)的左侧外表面连接固定。

2.根据权利要求1所述的温度可调节控制的焚烧炉,其特征在于,所述炉门(2)通过合页与焚烧炉主体(1)的前端外表面转动连接,所述限位杆(3)与炉门(2)组成转动结构,所述限位扣(4)呈“L”形结构,所述限位杆(3)与限位扣(4)卡合。

3.根据权利要求1所述的温度可调节控制的焚烧炉,其特征在于,所述排气罩(5)包括固定板(51)、第一连接轴(52)、叶轮(53)、滤网(54)与刷杆(55),所述排气罩(5)的下表面呈镂空状,所述固定板(51)的两端皆焊接于排气罩(5)的内壁上,所述第一连接轴(52)通过轴承与固定板(51)转动连接。

4.根据权利要求3所述的温度可调节控制的焚烧炉,其特征在于,所述第一连接轴(52)的顶端套接有刷杆(55),所述滤网(54)的外周分别内嵌于排气罩(5)和固定板(51)的内壁上,所述刷杆(55)下表面与滤网(54)上表面贴合,所述第一连接轴(52)的底端套接有叶轮(53)。

5.根据权利要求1所述的温度可调节控制的焚烧炉,其特征在于,所述通气管(9)包括限位块(91)、阀板(92)、第二连接轴(93)、橡胶套(94)与转轮(95),所述限位块(91)的数量为两组,两组所述限位块(91)呈阀板(92)的两侧排布,所述限位块(91)焊接于通气管(9)的内壁上,所述第二连接轴(93)的两端皆通过轴承与通气管(9)的内壁转动连接,所述第二连接轴(93)的外表面套接有阀板(92)。

6.根据权利要求5所述的温度可调节控制的焚烧炉,其特征在于,所述第二连接轴(93)的前端套接有转轮(95),所述转轮(95)的后方设有橡胶套(94),且橡胶套(94)内嵌于通气管(9)的内壁内,所述橡胶套(94)包裹于第二连接轴(93)的外表面。
