专利号: 2019215014876
申请人: 马建波
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

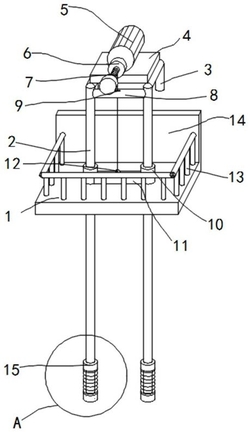

1.一种安防用电动逃生梯,包括有升降台(1)、竖杆(2)、钩体(3)、电机安装板(4)、伺服电机(5)、收线盘(6)和钢绳(7),其特征在于:升降台(1)的中央贯穿设置有两根竖杆(2),所述竖杆(2)的顶部表面内侧焊接是有钩体(3),所述钩体(3)的上表面焊接设置电机安装板(4),所述电机安装板(4)的上表面通过螺栓固定设置有伺服电机(5),所述伺服电机(5)的输出端焊接设置有钢绳(7),两根所述竖杆(2)的顶部焊接设置有连接杆(8),所述连接杆(8)的上表面中央贯穿设置有贯穿孔(9),所述竖杆(2)的中央套接设置有套环(10),两个套环(10)之间焊接设置有焊接杆(11),所述焊接杆(11)的上表面焊接设置有绑接环(12),所述升降台(1)的左右两侧和外侧三个方向上表面均焊接设置有护栏(13),所述升降台(1)的内侧表面焊接设有固定板(14),所述竖杆(2)的底端焊接设置有缓冲装置(15);

所述固定板(14)包括有嵌入槽(1401)和滚轮(1402),所述固定板(14)的内侧表面嵌入设置有多个嵌入槽(1401),所述嵌入槽(1401)的内侧嵌入设置有滚轮(1402);

所述缓冲装置(15)包括有圆柱块(1501)、弹簧(1502)和活动环(1503),所述竖杆(2)的底部焊接设置有圆柱块(1501),所述圆柱块(1501)的上表面焊接设置有弹簧(1502),所述弹簧(1502)的顶部焊接设置有活动环(1503),所述活动环(1503)套接于竖杆(2)上。

2.根据权利要求1所述的安防用电动逃生梯,其特征在于:所述钢绳(7)贯穿于贯穿孔(9)内,且钢绳(7)的底端绑接于绑接环(12)上。

3.根据权利要求1所述的安防用电动逃生梯,其特征在于:所述电机安装板(4)焊接设置有蓄电池,且蓄电池与伺服电机(5)通过电线呈电性连接。

4.根据权利要求1所述的安防用电动逃生梯,其特征在于:所述固定板(14)上嵌入设置有伺服电机(5)所用的开关。

5.根据权利要求1所述的安防用电动逃生梯,其特征在于:所述焊接杆(11)的底部表面焊接于升降台(1)的上表面。

6.根据权利要求1所述的安防用电动逃生梯,其特征在于:所述弹簧(1502)套接于竖杆(2)上。
