专利号: 201921513395X
申请人: 四川交通职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

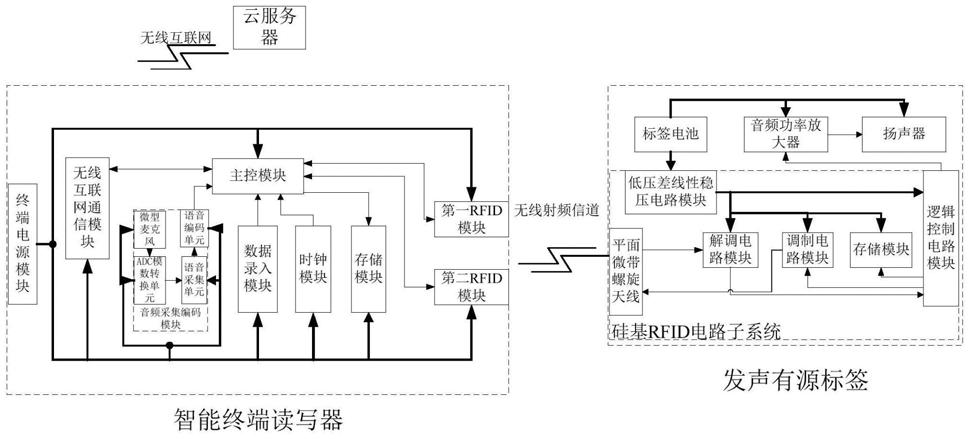

1.一种快递件查询设备,其特征在于,包括:云服务器、发声有源标签和智能终端读写器;

所述云服务器通过API接口接入第三方快递信息大数据平台的后台数据,并通过无线互联网与智能终端读写器通信连接,其用于存储快递件到达转运中心或配送站的仓储快递共享信息;

所述发声有源标签通过无线射频信道与智能终端读写器通信连接,用于可拆卸地贴附于快递件表面。

2.根据权利要求1所述的快递件查询设备,其特征在于,所述发声有源标签包括标签电池、硅基RFID电路子系统、音频功率放大器和扬声器;

所述标签电池用于储存电能,并分别与硅基RFID电路子系统、音频功率放大器和扬声器电连接;

所述硅基RFID电路子系统与音频功率放大器通信连接,并通过无线射频信道与智能终端读写器通信连接;

所述音频功率放大器与扬声器通信连接。

3.根据权利要求2所述的快递件查询设备,其特征在于,所述硅基RFID电路子系统包括:低压差线性稳压电路模块、平面微带螺旋天线、解调电路模块、调制电路模块、存储模块和逻辑控制电路模块;

所述低压差线性稳压电路模块的输入端与标签电池电连接,其输出端分别与解调电路模块、调制电路模块、存储模块和逻辑控制电路模块电连接;

所述逻辑控制电路模块分别与音频功率放大器、存储模块、调制电路模块和解调电路模块通信连接;

所述平面微带螺旋天线分别与解调电路模块和调制电路模块通信连接。

4.根据权利要求1所述的快递件查询设备,其特征在于,所述智能终端读写器包括:终端电源模块、无线互联网通信模块、音频采集编码模块、数据录入模块、时钟模块、主控模块、存储模块、第一RFID模块和第二RFID模块;

所述终端电源模块的输出端分别与无线互联网通信模块、音频采集编码模块、数据录入模块、时钟模块、主控模块、存储模块、第一RFID模块和第二RFID模块电连接;

所述无线互联网通信模块通过UART串行接口与主控模块通信连接,用于构建智能终端与云服务器的无线互联网通信;

所述主控模块还分别与音频采集编码模块、数据录入模块、时钟模块、存储模块、第一RFID模块和第二RFID模块通信连接;

所述第一RFID模块和第二RFID模块通过无线射频信道与发声有源标签通信连接,用于对发声有源标签中快递件信息的写入和读出。

5.根据权利要求4所述的快递件查询设备,其特征在于,所述第一RFID模块和第二RFID模块的型号均为NRF24L01,其与主控模块的通信接口为SPI接口。

6.根据权利要求4所述的快递件查询设备,其特征在于,所述音频采集编码模块包括:微型麦克风、ADC模数转换单元、语音采集单元和语音编码单元;

所述微型麦克风与ADC模数转换单元通信连接;

所述ADC模数转换单元与语音采集单元通信连接;

所述语音采集单元与语音编码单元通信连接;

所述语音编码单元与主控模块通信连接;

所述终端电源模块的输出端分别与微型麦克风、ADC模数转换单元、语音采集单元和语音编码单元电连接。

7.根据权利要求4所述的快递件查询设备,其特征在于,所述终端电源模块为3.3V电源模块,所述3.3V电源模块包括:稳压芯片LM7805、稳压芯片ASM1117-3.3、接地电容C1、接地电容C2、接地电容C3和接地电容C4;

所述稳压芯片LM7805的Vin引脚与接地电容C1连接,并作为3.3V电源模块的输入端Vi;

所述稳压芯片LM7805的Vout引脚分别与接地电容C2、接地电容C3和稳压芯片ASM1117-3.3的Vin引脚连接;所述稳压芯片ASM1117-3.3的Vout引脚与接地电容C4连接,并作为3.3V电源模块的输出端Vo;

所述稳压芯片LM7805的GND引脚接地;所述稳压芯片ASM1117-3.3的GND引脚接地;

所述3.3V电源模块的输入端Vi为终端电源模块的输入端;

所述3.3V电源模块的输出端Vo为终端电源模块的输出端。
