专利号: 2019215153807
申请人: 扬州万木春纸制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

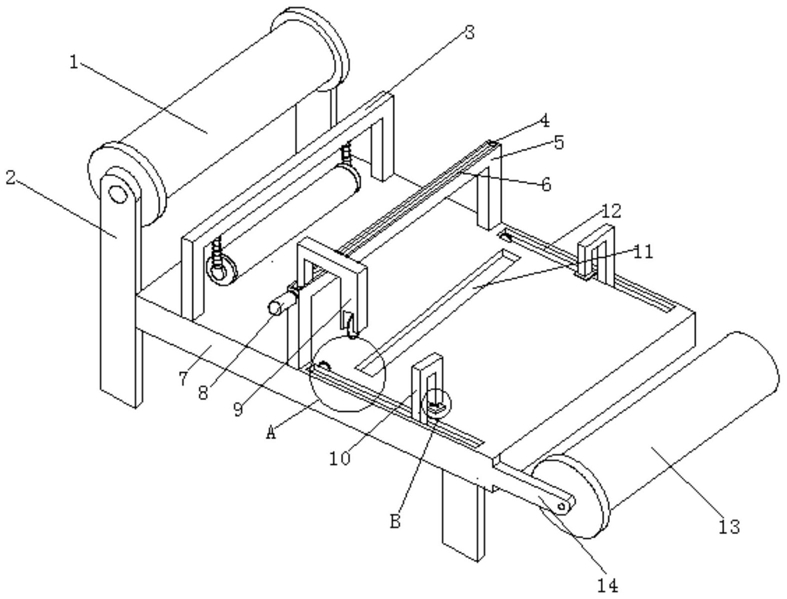

1.一种无纺布生产加工用裁剪装置,其特征在于:包括放置座(7)以及安装在所述放置座(7)一侧的第一支撑柱(2),所述第一支撑柱(2)内侧的顶部设有无纺布放置卷筒(1),所述放置座(7)顶部靠近所述第一支撑柱(2)的一侧设有用于压持无纺布的压持组件,所述放置座(7)顶部的中间位置处设有用于切割无纺布的切割组件,所述放置座(7)上位于所述切割组件的下方设有切割槽(11),沿所述放置座(7)轴向的两侧设有第二滑动槽(12),所述第二滑动槽(12)内侧设有用于带动无纺布移动的牵引组件,所述放置座(7)远离所述无纺布放置卷筒(1)的一侧通过连接臂(14)安装有卷料滚筒(13)。

2.根据权利要求1所述的一种无纺布生产加工用裁剪装置,其特征在于:所述压持组件包括安装在所述放置座(7)顶部两侧的第一门型支撑架(3),所述第一门型支撑架(3)内侧顶部的两端皆安装有压缩筒(20),所述压缩筒(20)的外侧设有第一压持弹簧(21),所述第一压持弹簧(21)远离所述第一门型支撑架(3)内顶侧顶部的一端铰接有压持筒(19)。

3.根据权利要求1所述的一种无纺布生产加工用裁剪装置,其特征在于:所述切割组件包括安装在所述放置座(7)顶部两侧的第二门型支撑架(5),所述第二门型支撑架(5)内顶部开有第一滑动槽(4),所述第一滑动槽(4)内侧沿所述第二门型支撑架(5)的轴向安装有第一螺纹杆(6),所述第一螺纹杆(6)的外侧且位于所述第一滑动槽(4)的内侧设有可以滑动的第一U型滑动架(9),且所述第一U型滑动架(9)的端部设有切割刀片,所述第二门型支撑架(5)一侧的顶部设有第一驱动电机(8),所述第一驱动电机(8)的输出端与所述第一螺纹杆(6)的一端固定。

4.根据权利要求3所述的一种无纺布生产加工用裁剪装置,其特征在于:所述牵引组件包括设在所述第二滑动槽(12)内侧的第二U型滑动架(10),所述第二U型滑动架(10)的底部安装有连接架(18),所述放置座(7)的底部安装有第二驱动电机(16),所述第二驱动电机(16)的输出端安装有第二螺纹杆(17),所述第二螺纹杆(17)的一端从所述连接架(18)的一侧贯穿至另一侧,所述第二U型滑动架(10)远离所述连接架(18)的一端安装有第二压持弹簧(22),所述第二压持弹簧(22)远离所述第二U型滑动架(10)的一端安装有压持板(23),且所述压持板(23)与所述放置座(7)的顶部接触。

5.根据权利要求4所述的一种无纺布生产加工用裁剪装置,其特征在于:所述第二滑动槽(12)靠近所述第二门型支撑架(5)的一侧端部安装有半圆形调节块(15),所述半圆形调节块(15)与所述压持板(23)相互配合。

6.根据权利要求1所述的一种无纺布生产加工用裁剪装置,其特征在于:所述放置座(7)底部远离所述第一支撑柱(2)的一侧安装有第二支撑柱(25),所述连接臂(14)外侧的一端安装有第三驱动电机(24),所述第三驱动电机(24)的输出端与所述卷料滚筒(13)中心部固定。
