专利号: 2019215168380
申请人: 昆山铭传塑胶有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

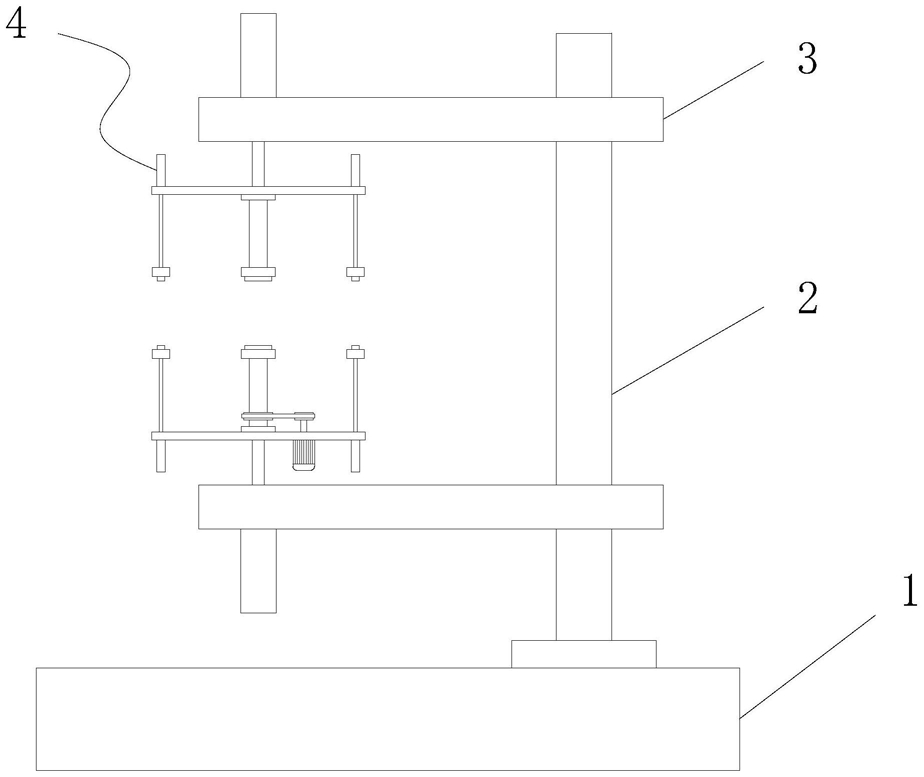

1.一种吸尘器注塑件加工用固定座,包括底座(1),其特征在于:所述底座(1)的上端面上设置有转动杆(2),所述底座(1)的内部设置有转动机构,所述转动杆(2)上固定安装有上下对称分布的固定架(3),所述固定架(3)上设置有固定部件(4)。

2.根据权利要求1所述的一种吸尘器注塑件加工用固定座,其特征在于:所述固定部件(4)包括第一电动推杆(5),所述第一电动推杆(5)固定安装在固定架(3)上,所述第一电动推杆(5)的输出端固定安装有移动板(6),所述移动板(6)的相对面上设置有旋转杆(7),所述旋转杆(7)通过旋转座(8)转动安装在移动板(6)上,所述旋转杆(7)的相对端上固定安装有第一夹持头(9),所述移动板(6)上设置有边缘夹持部件。

3.根据权利要求2所述的一种吸尘器注塑件加工用固定座,其特征在于:所述边缘夹持部件包括第二电动推杆(10),所述第二电动推杆(10)的数量为若干个,所述第二电动推杆(10)均匀设置在移动板(6)的背离面上,所述第二电动推杆(10)的输出端固定安装有第二夹持头(11)。

4.根据权利要求3所述的一种吸尘器注塑件加工用固定座,其特征在于:所述第一夹持头(9)和第二夹持头(11)上均设置有夹持垫(12)。

5.根据权利要求4所述的一种吸尘器注塑件加工用固定座,其特征在于:下方的移动板(6)上设置有驱动部件,所述驱动部件包括第一电机(13),所述第一电机(13)固定安装在移动板(6)上,所述第一电机(13)的输出端固定安装有转动盘(14),下方的旋转杆(7)上固定套装有传动盘(15),所述转动盘(14)与传动盘(15)之间通过传动带(16)传动连接。

6.根据权利要求5所述的一种吸尘器注塑件加工用固定座,其特征在于:所述转动机构包括转动座(17),所述转动杆(2)通过转动座(17)转动安装在底座(1)上,所述转动杆(2)的底部固定安装有驱动杆(20),所述底座(1)的内部开设有安装槽(19),所述安装槽(19)的上方对应转动杆(2)位置处开设有开口槽(18),所述驱动杆(20)通过开口槽(18)插接在安装槽(19)的内部,所述驱动杆(20)的底部与安装槽(19)的下端面之间转动安装,所述驱动杆(20)上固定套装有第一锥形齿轮(21),所述安装槽(19)的内部固定安装有第二电机(22),所述第二电机(22)的输出端固定安装有第二锥形齿轮(23),所述第一锥形齿轮(21)与第二锥形齿轮(23)之间相啮合。
