专利号: 2019215179718
申请人: 昆山铭传塑胶有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

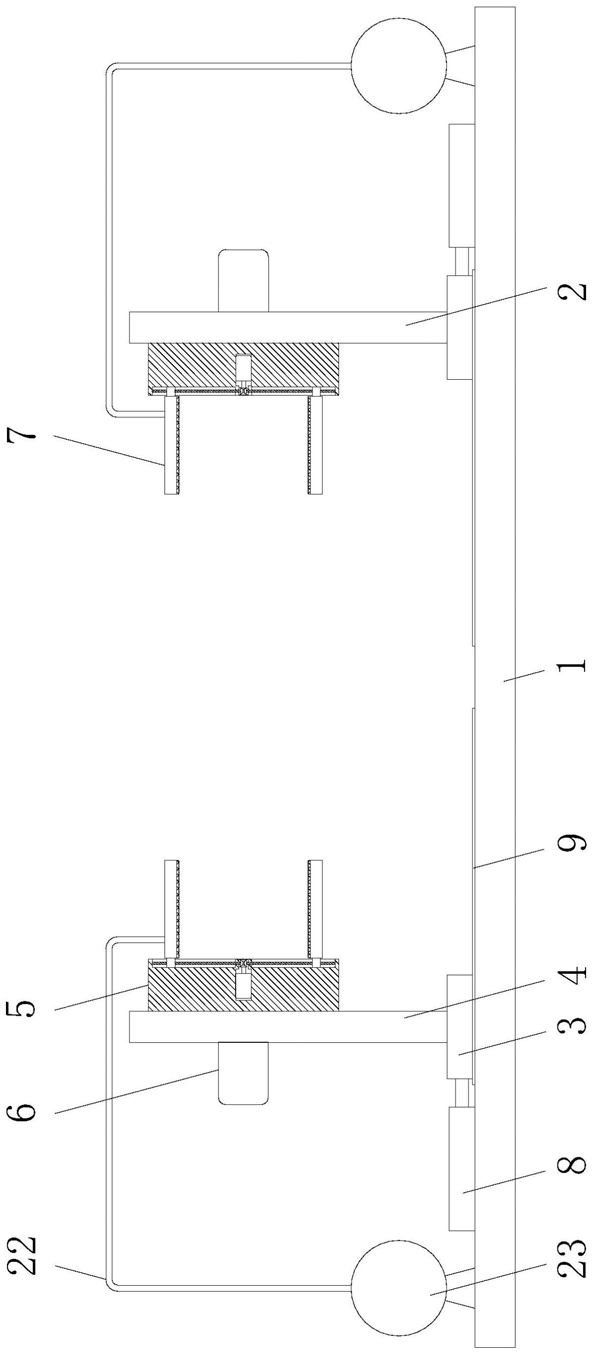

1.一种吸尘器注塑件用固定夹持装置,包括底座(1),其特征在于:所述底座(1)顶端左右两侧设置有对称分布的夹持机构(2),所述夹持机构(2)包括安装块(3),所述底座(1)顶端安装有移动气缸(8),所述移动气缸(8)的伸缩端与安装块(3)相连接,所述安装块(3)顶端设置有安装板(4),所述安装板(4)的一端安装有第一电机(6),另一端转动安装有转盘(5),所述第一电机(6)的输出端贯穿安装板(4)与转盘(5)固定连接,所述转盘(5)上设置有夹持组件(7)。

2.根据权利要求1所述的一种吸尘器注塑件用固定夹持装置,其特征在于:所述底座(1)顶端设置有滑轨(9),所述安装块(3)滑动安装在滑轨(9)上。

3.根据权利要求1所述的一种吸尘器注塑件用固定夹持装置,其特征在于:所述夹持组件(7)包括上夹持板(12)与下夹持板(13),所述转盘(5)表面开设有两组上下对称分布的滑槽(15),所述上夹持板(12)与下夹持板(13)朝向转盘(5)的一端均设置有滑块(14),所述滑块(14)滑动安装在滑槽(15)中,所述滑槽(15)中转动安装有丝杆(16),所述转盘(5)内部安装有第二电机(10),所述第二电机(10)的输出端安装有主动锥齿轮(11),所述丝杆(16)的一端固定安装有与从动锥齿轮(17),所述主动锥齿轮(11)与从动锥齿轮(17)啮合连接。

4.根据权利要求3所述的一种吸尘器注塑件用固定夹持装置,其特征在于:所述上夹持板(12)的底端与下夹持板(13)的顶端均粘接有缓冲垫(18)。

5.根据权利要求4所述的一种吸尘器注塑件用固定夹持装置,其特征在于:所述缓冲垫(18)的表面设置有若干均匀阵列分布的凸点(19)。

6.根据权利要求4所述的一种吸尘器注塑件用固定夹持装置,其特征在于:所述底座(1)顶端安装有抽气泵(23),所述抽气泵(23)上连接有抽气管(22),所述抽气管(22)远离抽气泵(23)的一端连接在上夹持板(12)上,所述缓冲垫(18)表面开设有若干均匀分布的通槽(20),所述上夹持板(12)的底端面上对应通槽(20)处开设有若干均匀分布的抽气孔(21)。
