专利号: 2019215202381
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

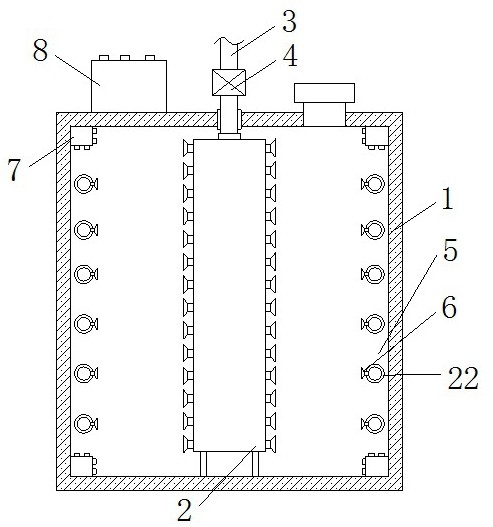

1.一种臭氧消毒用臭氧均匀输送装置,包括臭氧消毒箱(1)、第一输送装置(2)和第二输送装置(5),其特征在于:臭氧消毒箱(1)的内部固定设有第一输送装置(2),第一输送装置(2)的上端固定连接有第一输送管(3),第一输送装置(2)包括矩形盒(13)、三通接头(16)和第二喷头(21),矩形盒(13)的内部中间位置固定安装有连通管道(14),连通管道(14)的下端固定连接有三通接头(16),矩形盒(13)的内部位于连通管道(14)的左右两侧分别固定连接有隔板(15),三通接头(16)的两端分别贯穿隔板(15),矩形盒(13)的内部位于隔板(15)的两侧分别固定连接有斜滤板(17),斜滤板(17)远离隔板(15)的一侧面分别依次固定连接有第一滤板(18)、第二滤板(19)和第三滤板(20),矩形盒(13)的左右两侧面上均匀连接有第二喷头(21),臭氧消毒箱(1)的左右两内壁上均固定连接有第二输送装置(5)。

2.根据权利要求1所述的一种臭氧消毒用臭氧均匀输送装置,其特征在于:第二输送装置(5)包括排放管(22)和第一喷头(6),排放管(22)呈“S”型排布于臭氧消毒箱(1)的内壁上,排放管(22)上均匀连接有第一喷头(6)。

3.根据权利要求1所述的一种臭氧消毒用臭氧均匀输送装置,其特征在于:臭氧消毒箱(1)的左右两侧壁上对应排放管(22)的上端接口处固定连接有第二输送管(9),臭氧消毒箱(1)的左右两侧壁上对应排放管(22)下端接口处固定连接有第三输送管(11)。

4.根据权利要求1所述的一种臭氧消毒用臭氧均匀输送装置,其特征在于:第一滤板(18)和第三滤板(20)上的滤孔直径相同,且第一滤板(18)和第三滤板(20)上滤孔直径均小于第二滤板(19)上的滤孔直径。

5.根据权利要求1所述的一种臭氧消毒用臭氧均匀输送装置,其特征在于:第一输送管(3)上固定连接有第一电磁阀(4),第二输送管(9)上固定连接有第二电磁阀(10),第三输送管(11)上固定连有第三电磁阀(12)。

6.根据权利要求1所述的一种臭氧消毒用臭氧均匀输送装置,其特征在于:臭氧消毒箱(1)的边角位置处均固定连接有臭氧浓度检测仪(7),臭氧浓度检测仪(7)设有八个。

7.根据权利要求1所述的一种臭氧消毒用臭氧均匀输送装置,其特征在于:臭氧消毒箱(1)的上顶左侧固定连接有控制器(8),控制器(8)分别与臭氧浓度检测仪(7)、第一电磁阀(4)、第二电磁阀(10)、和第三电磁阀(12)电性连接。

8.根据权利要求1所述的一种臭氧消毒用臭氧均匀输送装置,其特征在于:矩形盒(13)的前后两侧壁与臭氧消毒箱(1)的前后两侧壁之间留有5厘米的缝隙。
