专利号: 2019215233587
申请人: 新乡市摩耐特活塞有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

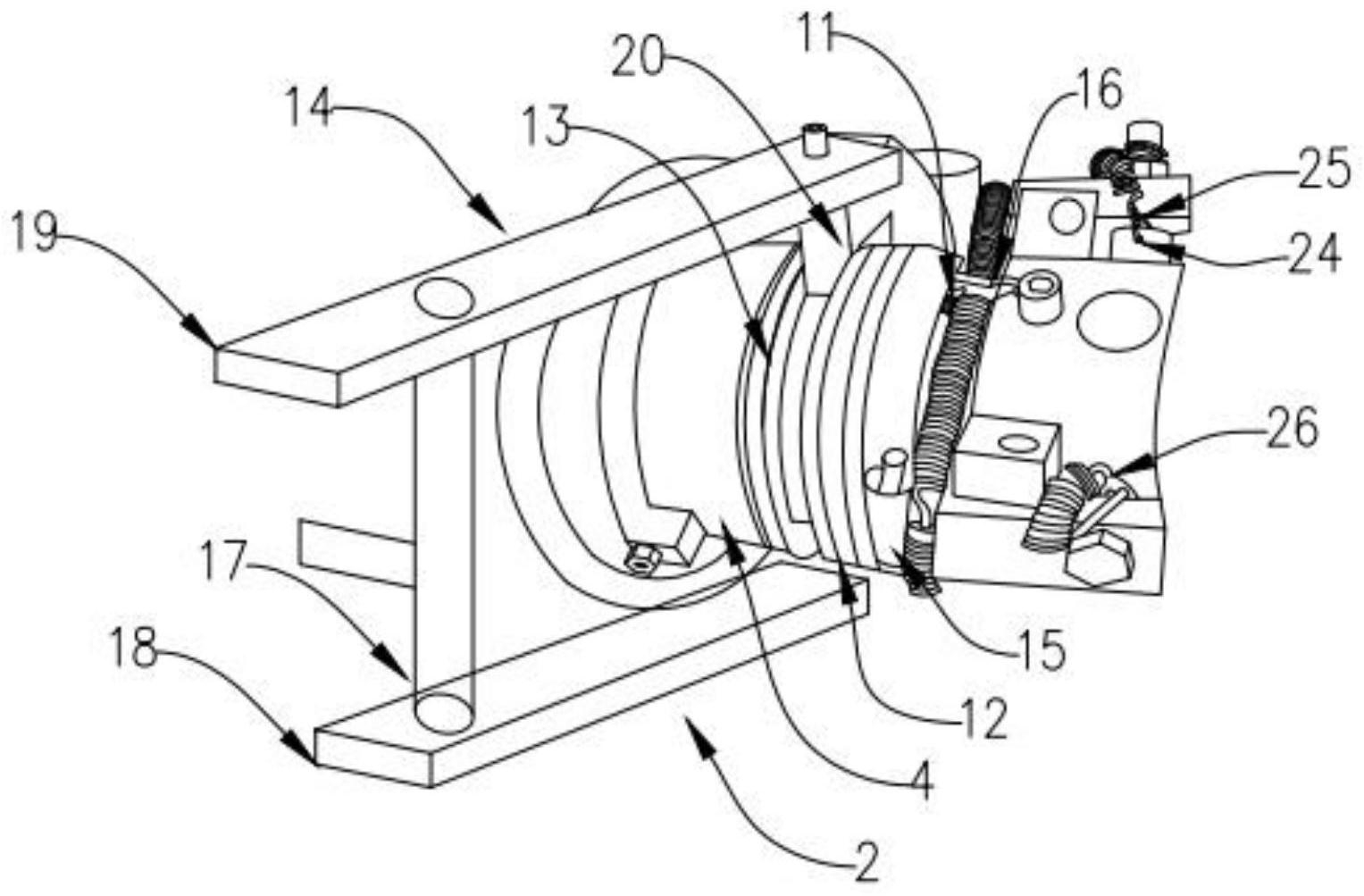

1.一种活塞加工的夹持装置,其特征在于:包括活塞夹持机构和锥面圆气动推动固定机构,所述锥面圆气动推动固定机构设于活塞夹持机构上,所述活塞夹持机构包括活塞夹持腔、夹持腔固定轴和活塞夹紧件,所述活塞夹持腔设于夹持腔固定轴上,所述活塞夹紧件呈圆周形等角度设于活塞夹持腔上,所述活塞夹持腔呈圆周形等角度设有活塞夹紧爪通孔,所述活塞夹紧件包括活塞夹紧爪、活塞夹紧爪固定件、活塞夹紧爪固定件卡接槽和下压弹簧,所述活塞夹紧爪固定件卡接槽设于活塞夹持腔外壁且靠近活塞夹持腔,所述活塞夹紧爪固定件一端铰接设于活塞夹紧爪固定件卡接槽内,所述活塞夹紧爪一端可滑动贯穿卡接设于活塞夹紧爪固定件另一端内,所述活塞夹紧爪另一端贯穿活塞夹紧爪通孔可滑动设于活塞夹持腔内,所述下压弹簧设于活塞夹紧爪固定件上,所述锥面圆气动推动固定机构可滑动套接设于夹持腔固定轴上,所述锥面圆气动推动固定机构设于活塞夹持腔外壁,所述锥面圆气动推动固定机构包括复位弹簧、锥面圆推动件、防脱板和锥面圆气动推动件,所述锥面圆推动件和复位弹簧均可滑动套接设于夹持腔固定轴上,所述复位弹簧一端设于活塞夹持腔外壁,所述复位弹簧另一端设于锥面圆推动件上,所述防脱板设于夹持腔固定轴上,所述防脱板设于活塞夹持腔的对立侧,所述锥面圆气动推动件设于防脱板和锥面圆推动件之间,所述锥面圆推动件沿锥面等角度设有活塞夹紧爪固定支撑件,所述活塞夹紧爪固定支撑件一端设于锥面圆推动件外壁,所述活塞夹紧爪固定支撑件另一端设于活塞夹紧爪固定件上,所述活塞夹紧爪固定支撑件另一端设于活塞夹紧爪对立侧,所述活塞夹紧爪固定支撑件上设有下压弹簧防脱件,所述锥面圆气动推动件包括气压伸缩杆、气压伸缩杆固定件、气压伸缩浮动板和挤压嵌合块,所述气压伸缩杆固定件设于活塞加工装置上,所述气压伸缩杆呈竖直设于气压伸缩杆固定件上,所述气压伸缩浮动板设于气压伸缩杆上,所述挤压嵌合块设于气压伸缩浮动板底壁。

2.根据权利要求1所述的一种活塞加工的夹持装置,其特征在于:所述活塞夹持腔为中空圆台形腔体,所述活塞夹紧爪竖切面为凸形结构设置,所述活塞夹紧爪底壁设有阶梯结构贴合块。

3.根据权利要求1所述的一种活塞加工的夹持装置,其特征在于:所述活塞夹紧爪设有防脱槽,所述活塞夹持腔等角度设有限位螺栓孔,所述防脱槽与限位螺栓孔相对设置。

4.根据权利要求1所述的一种活塞加工的夹持装置,其特征在于:所述活塞夹紧件、活塞夹紧爪通孔、活塞夹紧爪固定支撑件和限位螺栓孔布置角度一致,所述活塞夹紧件、活塞夹紧爪通孔、活塞夹紧爪固定支撑件和限位螺栓孔数量一致。

5.根据权利要求1所述的一种活塞加工的夹持装置,其特征在于:所述下压弹簧设于下压弹簧防脱件的下方。

6.根据权利要求1所述的一种活塞加工的夹持装置,其特征在于:所述活塞夹紧爪设有通孔、钢丝环和提拉弹簧,所述通孔贯穿设于活塞夹紧爪上部,所述通孔设于活塞夹紧爪固定件下方,所述钢丝环贯穿通孔,所述提拉弹簧绕过活塞夹紧爪固定件两端与钢丝环相连。
