专利号: 2019215263120
申请人: 韩志文
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

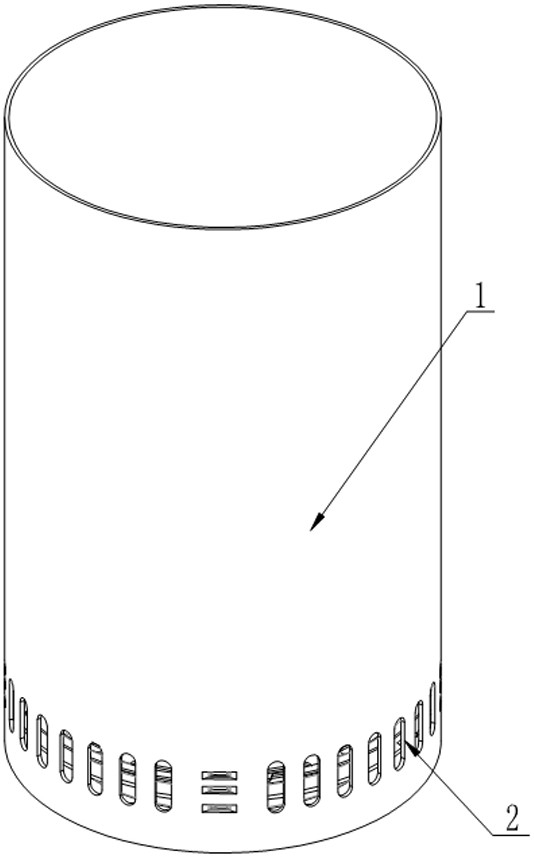

1.一种分离式筷子筒,包括外筒体(1)及安装在外筒体(1)内的导流机构,其特征在于:所述外筒体(1)的上端为开放端,所述外筒体(1)的下部侧壁上环绕设置若干个通风孔(2);

所述导流机构包括分离盘(3),所述外筒体(1)内设有多组环绕外筒体(1)内壁设置的用于固定分离盘(3)的卡扣(5)。

2.根据权利要求1所述的一种分离式筷子筒,其特征在于:所述导流机构还包括集液盘(4);所述集液盘(4)设置于分离盘(3)下方,所述集液盘(4)同样安装至相对应的卡扣(5)上。

3.根据权利要求2所述的一种分离式筷子筒,其特征在于:所述分离盘(3)及集液盘(4)的盘面外缘均设置有与卡扣(5)相对应的内凹槽(9)。

4.根据权利要求2所述的一种分离式筷子筒,其特征在于:所述卡扣(5)沿外筒体(1)的内壁由上至下设置多个,所述分离盘(3)及集液盘(4)的外缘卡入两卡扣(5)之间。

5.根据权利要求2所述的一种分离式筷子筒,其特征在于:所述集液盘(4)为下凹的盘体。

6.根据权利要求1所述的一种分离式筷子筒,其特征在于:所述分离盘(3)由中心处向外设置多圈环状凹槽(6),两相邻凹槽(6)之间为凸起部(7),所述凸起部(7)同样呈环状设置于两凹槽(6)之间,所述凹槽(6)底部环面上间隔设置若干个导流孔(8),所述导流孔(8)贯通凹槽(6)底面设置。

7.根据权利要求6所述的一种分离式筷子筒,其特征在于:所述凹槽(6)截面呈下凹的圆弧状,所述凸起部(7)截面为上凸的圆弧状,且所述凹槽(6)与凸起部(7)圆滑过渡连接,使整个盘体的截面从中部向两侧呈波浪形。

8.根据权利要求6所述的一种分离式筷子筒,其特征在于:所述导流孔(8)为长条状孔洞。
