专利号: 2019215288734
申请人: 连云港军泽机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

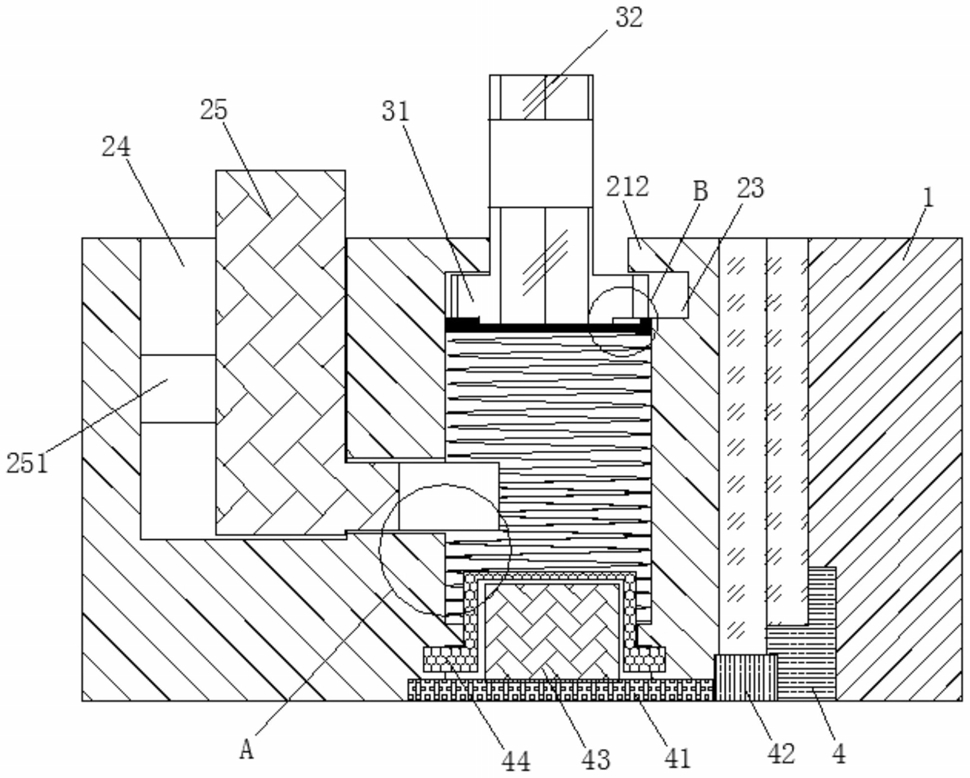

1.一种用于计算机箱体生产的数控加工中心,包括机床外壳和开关门(2),所述开关门(2)设置于机床外壳的操作口处,所述开关门(2)的操作端部设置有把手(3),所述把手(3)包括操作部(32)和连接于开关门(2)的定位端(31),所述机床于操作口设置有与操作端相对应的配合端部(1),其特征在于,所述开关门(2)处设置有把手内储槽(21),所述把手(3)可沿把手内储槽(21)实现往复移动,所述把手内储槽(21)于底部和端部分别设置有内储卡件(211)和外凸档件(212),所述定位端(31)设置有与内储卡件(211)和外凸档件(212)相对应的限位结构,所述把手内储槽(21)于底部和定位端(31)之间设置有驱动装置,操作端和配合端部(1)设置有对应的锁键结构,当把手(3)的限位结构连接于内储卡件(211)时,锁键结构为锁定状态,当限位结构与内储卡件(211)为分离状态时,锁键结构为解锁状态。

2.根据权利要求1所述的一种用于计算机箱体生产的数控加工中心,其特征在于,所述锁键结构为磁吸装置,所述磁吸装置包括设置于配合端部(1)的磁吸金属件(4)、安装于操作端的磁极调控电路(41)和朝向磁吸金属件(4)的磁力件(42),所述磁极调控电路(41)的开关设置于把手内储槽(21)的底部。

3.根据权利要求2所述的一种用于计算机箱体生产的数控加工中心,其特征在于,所述磁吸金属件(4)为磁铁结构,所述磁极调控电路(41)用于实现对磁力件(42)的磁极转换。

4.根据权利要求2所述的一种用于计算机箱体生产的数控加工中心,其特征在于,所述把手内储槽(21)的底部设置为朝内凸起的橡胶件(44),所述开关内置于橡胶件(44)内并可朝向把手内储槽(21)顶起到达内储卡件(211)。

5.根据权利要求1所述的一种用于计算机箱体生产的数控加工中心,其特征在于,所述驱动装置包括复位顶件、安装板和控制键,所述复位顶件沿把手(3)内嵌槽的轴线方向实现一端与底部的连接,另一端连接于安装有定位端(31)的安装板的底面,所述控制键设置于开关门(2)靠近把手内储槽(21)的表面,所述控制键用于实现复位顶件将定位端(31)顶起至外凸档件(212)。

6.根据权利要求5所述的一种用于计算机箱体生产的数控加工中心,其特征在于,所述控制键用于实现内储卡件(211)的回缩操作,所述开关门(2)于把手内储槽(21)的一侧开设有控制驱动槽(24),所述内储卡件(211)为设置于把手内储槽(21)靠近控制驱动槽(24)侧的矩形卡块,所述控制键为驱动拨杆(25),所述驱动拨杆(25)的中部铰接于控制驱动槽(24),且一端设置有连接驱动件,另一端延伸出控制驱动槽(24)形成拨控位,内储卡件(211)的一端连接于连接驱动件的端部,所述把手内储槽(21)与控制驱动槽(24)之间设置用于实现内储卡件(211)往复穿行的内定通道(241)。

7.根据权利要求1所述的一种用于计算机箱体生产的数控加工中心,其特征在于,所述把手内储槽(21)的端部朝向开关门(2)远离配合端部(1)的方向开设有水平移槽(22),所述定位端(31)可移动至水平移槽(22)内并沿其轴线进行往复移动,所述水平移槽(22)的设置高度位于内储卡件(211)和外凸档件(212)之间并于端部设置有端部档件。

8.根据权利要求1所述的一种用于计算机箱体生产的数控加工中心,其特征在于,所述把手内储槽(21)端部朝向配合端部(1)的端面开设有端部定位槽(23)。
