专利号: 2019215298789
申请人: 湖北汉格新材科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-03-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

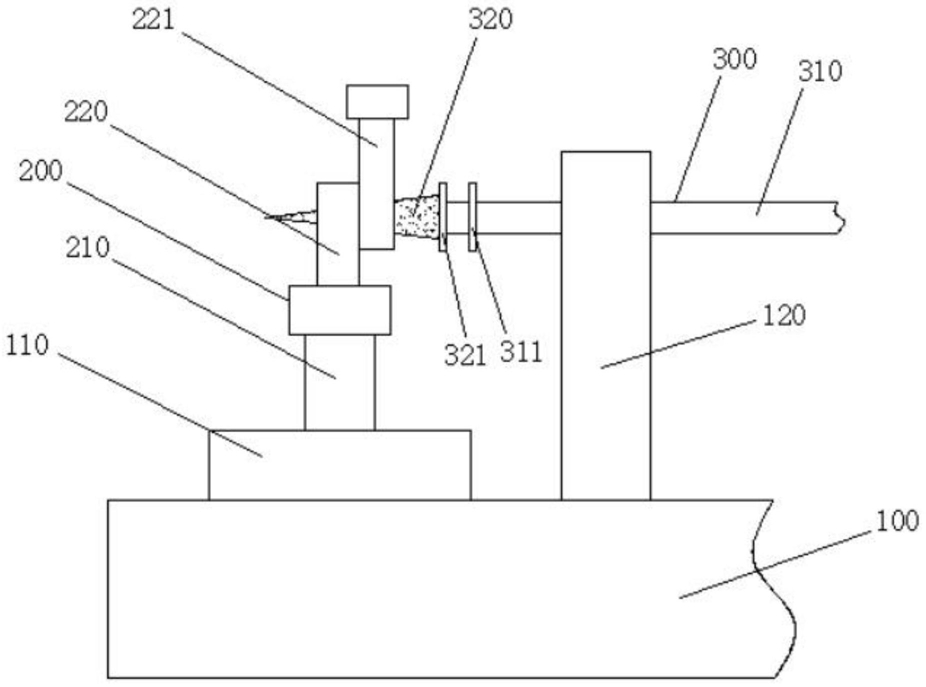

1.一种汽车底盘清洗水枪可调节旋转头,其特征在于:包括水管(100)、喷淋装置(200)和调节装置(300),所述水管(100)的左端顶部镶嵌有插座(110),所述水管(100)的顶部安装有定位柱(120),所述定位柱(120)的内部开有通孔,所述喷淋装置(200)插接于所述插座(110)中,所述喷淋装置(200)包括插头(210)和旋转座(220),所述旋转座(220)焊接固定于所述插头(210)的顶部,所述旋转座(220)的内部开有通孔,所述旋转座(220)的右侧壁通过旋转轴安装有喷淋头(221),所述旋转座(220)的右侧壁安装有挤压装置(230),所述调节装置(300)安装于所述定位柱(120)内部的通孔中,所述调节装置(300)包括移动杆(310)和锥形头(320),所述移动杆(310)的左端与所述锥形头(320)的右端连接,所述锥形头(320)与所述旋转座(220)内部所述通孔配合使用,所述锥形头(320)的外侧壁与所述喷淋头(221)的外侧壁接触。

2.根据权利要求1所述的一种汽车底盘清洗水枪可调节旋转头,其特征在于:所述挤压装置(230)包括固定块(231)、弹簧(232)和连接座(233),所述弹簧(232)的两端分别与所述固定块(231)和所述连接座(233)连接,所述连接座(233)与所述喷淋头(221)的外侧壁焊接固定。

3.根据权利要求1所述的一种汽车底盘清洗水枪可调节旋转头,其特征在于:所述定位柱(120)内部所述通孔的内侧壁镶嵌有橡胶套(121),所述移动杆(310)与所述橡胶套(121)滑动连接。

4.根据权利要求1所述的一种汽车底盘清洗水枪可调节旋转头,其特征在于:所述移动杆(310)的左端安装有第一阻止板(311)。

5.根据权利要求1所述的一种汽车底盘清洗水枪可调节旋转头,其特征在于:所述锥形头(320)的右端安装有第二阻止板(321)。

6.根据权利要求1所述的一种汽车底盘清洗水枪可调节旋转头,其特征在于:所述插头(210)的外部绕接有防水胶布。
