专利号: 2019215323899
申请人: 安徽博润药业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-12-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

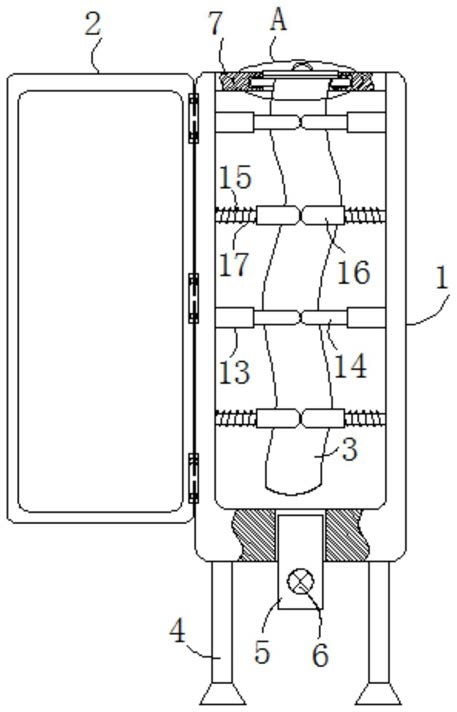

1.一种方便清洁的保健食品过滤器,包括滤筒(1),其特征在于,所述滤筒(1)呈敞口式设置,所述滤筒(1)的外侧壁开设有安装口,所述滤筒(1)的外侧壁铰接有与安装口相适配的密封门(2),所述滤筒(1)的内部设置有滤袋(3),所述滤袋(3)的顶部通过连接机构与滤筒(1)的侧壁连接,所述滤筒(1)的内侧壁固定连接有与滤袋(3)相适配的多个第一限位机构和第二限位机构,所述滤筒(1)的底部固定连接有支撑架(4),所述滤筒(1)的底部开设有出料口,所述出料口的内侧壁固定连接有出料管(5),所述出料管(5)的外侧壁连接有控制阀(6)。

2.根据权利要求1所述的一种方便清洁的保健食品过滤器,其特征在于,所述滤袋(3)包括回形板(31)和滤网(32),所述滤网(32)的顶部与回形板(31)的内侧壁固定连接。

3.根据权利要求2所述的一种方便清洁的保健食品过滤器,其特征在于,所述连接机构包括与滤筒(1)顶部内侧壁固定连接的两个安装块(7),所述安装块(7)的外侧壁开设有与回形板(31)对应的限位槽(8),所述回形板(31)的上下外侧壁均固定连接有多个呈弧形设置的凸块(9),所述限位槽(8)的内侧壁开设有与凸块(9)对应的卡槽,所述回形板(31)的上下外侧壁均固定连接有多根第一弹簧(10),所述第一弹簧(10)远离回形板(31)的一端与限位槽(8)的内侧壁固定连接,所述回形板(31)的底部固定连接有呈J型的第一卡块(11),所述滤筒(1)的顶部固定连接有与第一卡块(11)相适配的第二卡块(12)。

4.根据权利要求1所述的一种方便清洁的保健食品过滤器,其特征在于,所述第一限位机构包括与滤筒(1)内侧壁固定连接的两根固定杆(13),两根所述固定杆(13)相对一侧的外侧壁固定连接有第一弧形板(14)。

5.根据权利要求1所述的一种方便清洁的保健食品过滤器,其特征在于,所述第二限位机构包括与滤筒(1)内侧壁固定连接的弹性连接块(15),两个所述弹性连接块(15)相对一侧的外侧壁固定连接有第二弧形板(16),所述弹性连接块(15)的外侧壁套设有第二弹簧(17)。

6.根据权利要求1所述的一种方便清洁的保健食品过滤器,其特征在于,所述滤筒(1)的顶部内侧壁插设有密封板(18),所述密封板(18)的上表面固定连接有把手(19)。
