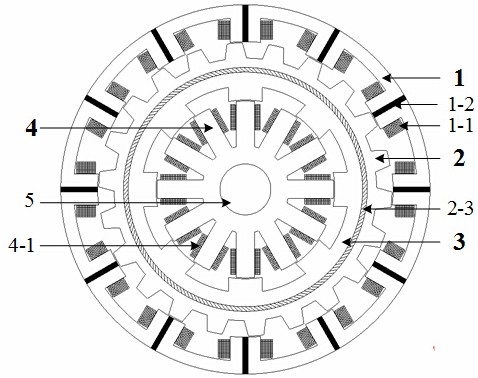

1.一种径向磁场复合型双定子电机,其特征在于,包括转子输出轴(6)、与所述转子输出轴同轴转动连接的静止轴(5)、环绕所述静止轴(5)的内定子(4)、环绕所述内定子(4)的内转子(3)、环绕所述内转子(3)的隔磁环(2-3)、环绕所述隔磁环(2-3)的外转子(2)、环绕所述外转子(2)的外定子(1);所述外定子(1)与所述外转子(2)之间以及所述内定子(4)与所述内转子(3)之间均设置有气隙;
所述外转子(2)通过所述隔磁环(2-3)与所述内转子(3)固定连接,所述外转子(2)、所述隔磁环(2-3)、所述内转子(3)以及转子支架(12)构成电机转子;所述静止轴(5)与所述内定子(4)以及外壳(13)固定连接,与所述电机转子转动连接,与所述外定子(1)转动连接;所述转子输出轴(6)的一端与所述电机转子固定连接,另一端与所述定子支架(11)转动连接。
2.根据权利要求1所述的径向磁场复合型双定子电机,其特征在于,所述外定子(1)与所述外转子(2)的相对侧以及所述内定子(4)与所述内转子(3)的相对侧均设置有凸极齿,且所述外定子(1)的凸极齿上设置有外侧绕组(1-1)和励磁装置(1-2),所述内定子(4)的凸极齿上设置有内侧绕组(4-1)。
3.根据权利要求2所述的径向磁场复合型双定子电机,其特征在于,所述励磁装置(1-
2)的充磁方向为沿所述外定子(1)圆周切向交替充磁。
4.根据权利要求2所述的径向磁场复合型双定子电机,其特征在于,所述励磁装置(1-
2)为永磁体或混合励磁装置。
5.根据权利要求2所述的径向磁场复合型双定子电机,其特征在于,
所述外定子(1)的凸极齿的齿数为Pso,所述外侧绕组(1-1)由对称分布的Pso个套在所述外定子(1)的凸极齿上的线圈构成,所述外侧绕组(1-1)为m相集中绕组,满足Pso=2k1m,其中为k1正整数;
所述外转子(2)的凸极齿的齿数为Pro,满足Pro=Pso±2N1,其中N1为正整数。
6.根据权利要求5所述的径向磁场复合型双定子电机,其特征在于,所述内定子(4)凸极齿数为Psi,所述内侧绕组(4-1)由对称分布的Psi个套在所述内定子的凸极齿上的线圈构成,所述内侧绕组(4-1)为n相集中绕组,满足Psi=2k2n,其中为k2正整数;
所述内转子(3)的凸极齿的齿数为Pri,满足Pri=Psi±2N2,其中N2为正整数。
7.根据权利要求1至6中任一项所述的径向磁场复合型双定子电机,其特征在于,所述外定子(1)、所述外转子(2)、所述内定子(4)以及所述内转子(3)上的凸极齿朝向均指在径向上。
8.根据权利要求2至6中任一项所述的径向磁场复合型双定子电机,其特征在于,所述内侧绕组(4-1)和所述外侧绕组(1-1)均为多相集中式电枢绕组。
9.根据权利要求1至6中任一项所述的径向磁场复合型双定子电机,其特征在于,所述转子输出轴(6)的一端与所述电机转子的转子支架(12)固定连接,另一端与所述定子支架(11)通过第一轴承(7)转动连接。
10.根据权利要求1至6中任一项所述的径向磁场复合型双定子电机,其特征在于,所述静止轴(5)与所述外定子(1)的定子支架(11)通过第二轴承(8)转动连接,与所述电机转子的转子支架(12)通过第三轴承(9)和第四轴承(10)转动连接。
