专利号: 2019215374157
申请人: 淮阴工学院
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

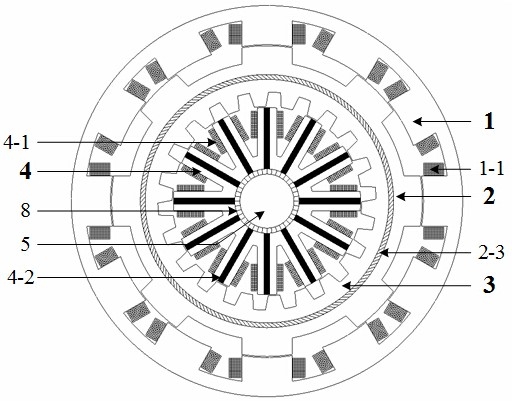

1.一种径向磁场复合型电机,其特征在于,包括转轴(5)、环绕所述转轴(5)的第一轴承(8)、环绕所述第一轴承(8)的内定子(4)、环绕所述内定子(4)的内转子(3)、环绕所述内转子(3)的隔磁环(2-3)、环绕所述隔磁环(2-3)的外转子(2)、环绕所述外转子(2)的外定子(1);所述外定子(1)与所述外转子(2)之间以及所述内定子(4)与所述内转子(3)之间均设置有气隙;所述内定子(4)通过所述第一轴承(8)与所述转轴(5)转动连接,所述外转子(2)通过所述隔磁环(2-3)与所述内转子(3)固定连接;所述外转子(2)、所述隔磁环(2-3)以及所述内转子(3)构成电机转子,并通过转子支架(7)与所述转轴(5)固定连接,所述外定子(1)固定在外壳(6)上且与所述转轴(5)转动连接。

2.根据权利要求1所述的径向磁场复合型电机,其特征在于,所述外定子(1)与所述外转子(2)的相对侧以及所述内定子(4)与所述内转子(3)的相对侧均设置有凸极齿,且所述外定子(1)的凸极齿上设置有外侧绕组(1-1),所述内定子(4)的凸极齿上设置有内侧绕组(4-1)和励磁装置(4-2)。

3.根据权利要求2所述的径向磁场复合型电机,其特征在于,所述励磁装置(4-2)的充磁方向为沿所述内定子(4)圆周切向交替充磁。

4.根据权利要求2所述的径向磁场复合型电机,其特征在于,所述励磁装置(4-2)为永磁体或混合励磁装置。

5.根据权利要求2所述的径向磁场复合型电机,其特征在于,所述外定子(1)的凸极齿的齿数为Pso,所述外侧绕组(1-1)由对称分布的Pso个套在所述外定子(1)的凸极齿上的线圈构成,所述外侧绕组(1-1)为m相集中绕组,满足Pso=2k1m,其中为k1正整数;

所述外转子(2)的凸极齿的齿数为Pro,满足Pro=Pso±2N1,其中N1为正整数。

6.根据权利要求5所述的径向磁场复合型电机,其特征在于,所述内定子(4)凸极齿数为Psi,所述内侧绕组(4-1)由对称分布的Psi个套在所述内定子的凸极齿上的线圈构成,所述内侧绕组(4-1)为n相集中绕组,满足Psi=2k2n,其中为k2正整数;

所述内转子(3)的凸极齿的齿数为Pri,满足Pri=Psi±2N2,其中N2为正整数。

7.根据权利要求1至6中任一项所述的径向磁场复合型电机,其特征在于,所述外定子(1)、所述外转子(2)、所述内定子(4)以及所述内转子(3)上的凸极齿朝向均指在径向上。

8.根据权利要求2至6中任一项所述的径向磁场复合型电机,其特征在于,所述内侧绕组(4-1)和所述外侧绕组(1-1)均为多相集中式电枢绕组。
