专利号: 2019215407517
申请人: 惠州泰利电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

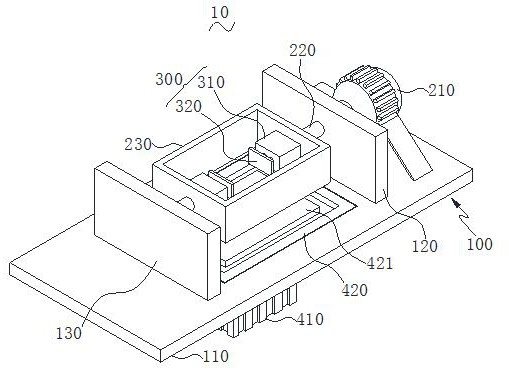

1.一种激光雕刻机用物料夹持台,其特征在于,包括:支撑架、旋转机构、两个夹持机构以及推动机构;

所述支撑架包括底板、第一支撑板以及第二支撑板;所述第一支撑板和所述第二支撑板分别设置在所述底板的两边并与所述底板的同一面垂直连接;所述底板的中间区域开设有穿口;

所述旋转机构包括旋转电机、第一转动轴、连接架以及第二转动轴;所述旋转电机与所述底板连接,所述旋转电机通过所述第一转动轴与所述连接架驱动连接;所述第一转动轴与所述第一支撑板转动连接,所述连接架通过第二转动轴与所述第二支撑板转动连接;

两个所述夹持机构对称设置在所述连接架上,所述夹持机构包括夹持气缸和夹持推板,所述夹持气缸与所述夹持推板驱动连接;一所述夹持气缸与所述连接架靠近所述第一支撑板的内侧面连接,另一所述夹持气缸与所述连接架靠近所述第二支撑板的内侧面连接;

所述推动机构包括推动气缸和承接板,所述推动气缸与所述承接板驱动连接,所述推动气缸驱动所述承接板穿过所述穿口靠近或远离所述连接架;所述承接板开设有连接槽,所述连接槽与所述连接架相适配,所述连接架插设于所述连接槽中并与所述承接板连接,所述连接槽的中间区域设置有载物台。

2.根据权利要求1所述的激光雕刻机用物料夹持台,其特征在于,所述旋转机构包括第一转动轴承,所述第一转动轴承插设于所述第一支撑板中并与所述第一支撑板连接,所述第一转动轴插设于所述第一转动轴承中并与所述第一转动轴承转动连接。

3.根据权利要求1所述的激光雕刻机用物料夹持台,其特征在于,所述旋转机构包括第二转动轴承,所述第二转动轴承插设于所述第二支撑板中并与所述第二支撑板连接,所述第二转动轴插设于所述第二转动轴承中并与所述第二转动轴承转动连接。

4.根据权利要求1所述的激光雕刻机用物料夹持台,其特征在于,一所述夹持机构中的所述夹持推板远离该所述夹持机构中的所述夹持气缸的一面设置有缓冲层。

5.根据权利要求4所述的激光雕刻机用物料夹持台,其特征在于,所述缓冲层为海绵垫。

6.根据权利要求4所述的激光雕刻机用物料夹持台,其特征在于,所述缓冲层为软质橡胶垫。

7.根据权利要求6所述的激光雕刻机用物料夹持台,其特征在于,所述软质橡胶垫上设置有防滑纹。

8.根据权利要求1所述的激光雕刻机用物料夹持台,其特征在于,所述载物台远离所述推动气缸的一面设置有防滑层。

9.根据权利要求8所述的激光雕刻机用物料夹持台,其特征在于,所述防滑层为防滑橡胶垫。

10.根据权利要求9所述的激光雕刻机用物料夹持台,其特征在于,所述防滑橡胶垫设置有防滑凸起。
