专利号: 2019215420812
申请人: 杭州凡茜贸易有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

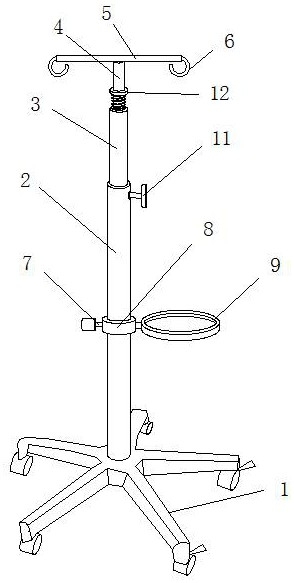

1.一种医疗用吊瓶支架,包括支架底座(1)以及固定连接于支架底座(1)顶部的支撑管(2),其特征在于,所述支撑管(2)内活动套接有升降杆(3),所述支撑管(2)的一侧顶部螺纹连接有用于锁紧固定升降杆(3)的第一调节锁紧螺栓(11),所述升降杆(3)内活动安装有活动杆(4),且活动杆(4)的顶端延伸至升降杆(3)的外部并固定连接有吊瓶支杆(5),吊瓶支杆(5)的底部两端分别设置有吊瓶挂钩(6);

位于升降杆(3)上方的活动杆(4)上固定套接有固定环(12),所述固定环(12)与升降杆(3)顶部端面之间固定连接有套设在活动杆(4)上的第一弹簧(13),所述升降杆(3)内设有缓冲腔(15),所述活动杆(4)的底端滑动延伸至缓冲腔(15)内并固定连接有第二弹簧(14),且第二弹簧(14)的底端固定连接于缓冲腔(15)的底部内壁上;

所述支撑管(2)上活动套接有活动环(8),所述活动环(8)的一侧螺纹连接有用于锁紧固定活动环(8)的第二调节锁紧螺栓(7),所述活动环(8)的另一侧固定设置有支撑钢圈(9),且支撑钢圈(9)上放置有垃圾回收桶(10)。

2.根据权利要求1所述的一种医疗用吊瓶支架,其特征在于,所述支架底座(1)、支撑管(2)、升降杆(3)、活动杆(4)、吊瓶支杆(5)、吊瓶挂钩(6)、活动环(8)以及支撑钢圈(9)的具体材质均为不锈钢材质。

3.根据权利要求1所述的一种医疗用吊瓶支架,其特征在于,所述支架底座(1)具体为五脚支架底座,且支架底座(1)的底部设置有万向滚轮。

4.根据权利要求1所述的一种医疗用吊瓶支架,其特征在于,所述活动环(8)的内壁与支撑管(2)的外壁滑动连接。

5.根据权利要求1所述的一种医疗用吊瓶支架,其特征在于,所述缓冲腔(15)的两侧内壁上均设有滑槽(18),所述活动杆(4)的两侧底部均设置有滑块(17),且滑块(17)与滑槽(18)沿竖直方向滑动连接。

6.根据权利要求1所述的一种医疗用吊瓶支架,其特征在于,所述缓冲腔(15)的顶部内壁上设有安装孔,安装孔内固定套接有滑套(16),且活动杆(4)贯穿滑套(16)并与滑套(16)滑动连接。
