专利号: 2019215422447
申请人: 杭州远能电力设计咨询有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-06-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

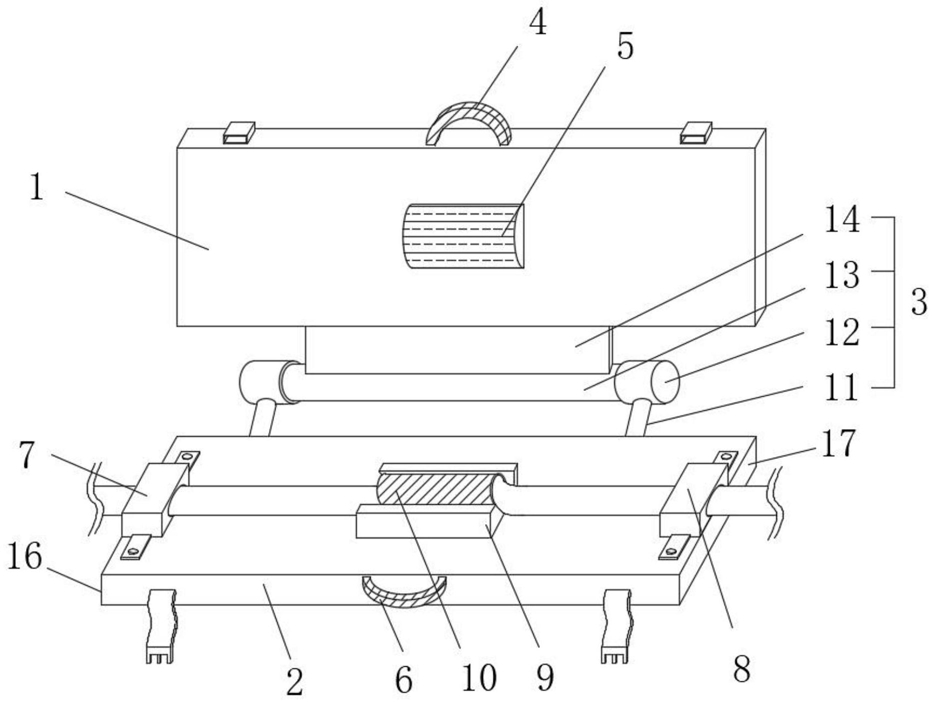

1.一种电力工程用线缆配接器,其特征在于:包括盖板(1)、底板(2)和转动机构(3);

所述盖板(1)上设有第一提手(4)和按压模(5),所述第一提手(4)固定在盖板(1)的一侧面上,所述按压模(5)固定在盖板(1)上;

所述底板(2)包括第一端(16)和与所述第一端(16)相对的第二端(17);

所述底板(2)上设有第二提手(6)、第一固定座(7)、第二固定座(8)、钢制底模(9)和连接套(10),所述第二提手(6)固定在底板(2)的一侧面上,所述第一固定座(7)固定在第一端(16)上,所述第二固定座(8)固定在第二端(17)上,所述第一固定座(7)和第二固定座(8)分别固定第一线缆和第二线缆,所述钢制底模(9)固定在所述第一端(16)和第二端(17)之间,所述第一线缆和第二线缆的接线端口在钢制底模(9)内通过连接套(10)套装连接;

所述按压模(5)上设有凸起,所述钢制底模(9)上设有凹槽,所述按压模(5)受力与钢制底模(9)配合以使连接套(10)被按压成型以固定配接第一线缆和第二线缆;

所述转动机构(3)包括固定杆(11)、轴承(12)、转动杆(13)和连接板(14),多个所述固定杆(11)的一端固定在所述底板(2)远离第二提手(6)安装的侧面上,所述固定杆(11)的另一端固定连接所述轴承(12),所述转动杆(13)转动连接在轴承(12)上,所述转动杆(13)通过连接板(14)与盖板(1)固定连接。

2.根据权利要求1所述的一种电力工程用线缆配接器,其特征在于:所述盖板(1)上设有防滑凸起部(15)。

3.根据权利要求1所述的一种电力工程用线缆配接器,其特征在于:所述连接套(10)为热缩套管。

4.根据权利要求1所述的一种电力工程用线缆配接器,其特征在于:所述盖板(1)与底板(2)卡接。

5.根据权利要求1所述的一种电力工程用线缆配接器,其特征在于:所述第一固定座(7)、第二固定座(8)与钢制底模(9)固定在底板(2)上的高度相同。
