专利号: 2019215440962
申请人: 苏州新宏基环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

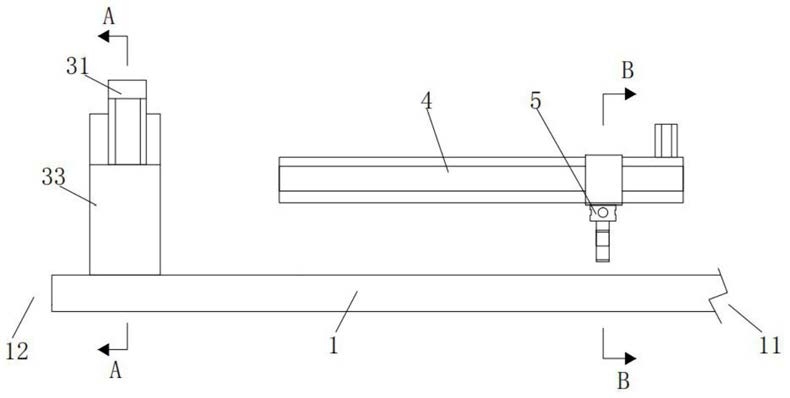

1.一种水管裁切用等距送料机构,其特征在于:包括V型座(1),所述V型座(1)一端为上料端(11),另一端裁切端(12);所述V型座(1)上靠近裁切端(12)一端连接有压紧机构,V型座(1)上位于压紧机构远离裁切端(12)一侧设有等距送料机构;所述压紧机构包括压紧气缸(31)和橡胶轮(32);所述等距送料机构包括横向移动机构(4)和连接在横向移动机构(4)上的夹紧机构(5);所述夹紧机构(5)包括双头双出气缸(51),双头双出气缸(51)的两端均连接有夹爪(52)。

2.根据权利要求1所述的一种水管裁切用等距送料机构,其特征在于:所述压紧气缸(31)和橡胶轮(32)均具体有两个,每个所述压紧气缸(31)均与一个所述橡胶轮(32)连接;

两个所述压紧气缸(31)均通过龙门架(33)连接在V型座(1)上,两个所述压紧气缸(31)的输出轴分别与V型座(1)内侧相对的斜面垂直。

3.根据权利要求1所述的一种水管裁切用等距送料机构,其特征在于:所述横向移动机构(4)具体采用同步带伺服模组。

4.根据权利要求3所述的一种水管裁切用等距送料机构,其特征在于:两个所述夹爪(52)位于V型座(1)正上方的两侧;所述夹爪(52)具体呈V形,夹爪(52)内部均有橡胶垫(53)。
