专利号: 2019215636427
申请人: 广州俊科网络技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

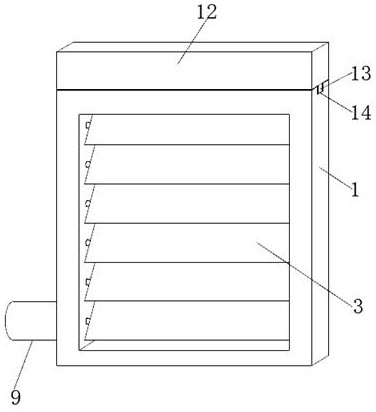

1.一种新型太阳能发电百叶窗,包括窗体(1),其特征在于:所述窗体(1)的内侧设置有安装槽(2),所述窗体(1)的内部设置有多组叶片(3),所述叶片(3)的一侧设置有贯穿至安装槽(2)内部的第一连接轴(4),所述第一连接轴(4)远离叶片(3)的一端设置有第一齿轮(5),所述叶片(3)远离第一连接轴(4)的一侧设置有第二连接轴(7),所述第二连接轴(7)的外侧设置有第二齿轮(8),所述第一齿轮(5)和第二齿轮(8)的外侧皆设置有链条(6),所述窗体(1)靠近第二齿轮(8)一侧的底部设置有电机箱(9),所述电机箱(9)的内部安装有电机(10),所述电机(10)的输出端连接有贯穿至安装槽(2)内部的转轴(11),所述窗体(1)的顶部设置有蓄电池(12),所述蓄电池(12)的底部设置有滑块(13),所述窗体(1)顶端的内部设置有滑槽(14),所述叶片(3)的一侧安装有太阳能板(15),所述太阳能板(15)的外侧设置有防护罩(16)。

2.根据权利要求1所述的一种新型太阳能发电百叶窗,其特征在于:所述第一连接轴(4)和第二连接轴(7)与叶片(3)焊接连接,所述第一齿轮(5)通过第一连接轴(4)与叶片(3)固定连接,所述第二齿轮(8)通过第二连接轴(7)与叶片(3)固定连接,所述蓄电池(12)与电机(10)电性连接。

3.根据权利要求1所述的一种新型太阳能发电百叶窗,其特征在于:所述电机(10)通过电机箱(9)与窗体(1)固定连接,所述转轴(11)远离电机(10)的一端与第二齿轮(8)相连接,所述第二齿轮(8)通过转轴(11)与电机(10)转动连接。

4.根据权利要求1所述的一种新型太阳能发电百叶窗,其特征在于:所述叶片(3)的数目设置为六组,所述第一齿轮(5)和第二齿轮(8)与链条(6)相啮合,六组所述叶片(3)通过链条(6)和第二齿轮(8)传动连接。

5.根据权利要求1所述的一种新型太阳能发电百叶窗,其特征在于:所述叶片(3)的内部设置有卡槽,所述太阳能板(15)通过卡槽与叶片(3)可拆卸连接,所述防护罩(16)通过胶水与叶片(3)固定连接,所述太阳能板(15)与蓄电池(12)电性连接。

6.根据权利要求1所述的一种新型太阳能发电百叶窗,其特征在于:所述滑块(13)和滑槽(14)相匹配,所述蓄电池(12)通过滑块(13)和滑槽(14)与窗体(1)可拆卸连接。
