专利号: 201921566091X
申请人: 浙江硕和机器人科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

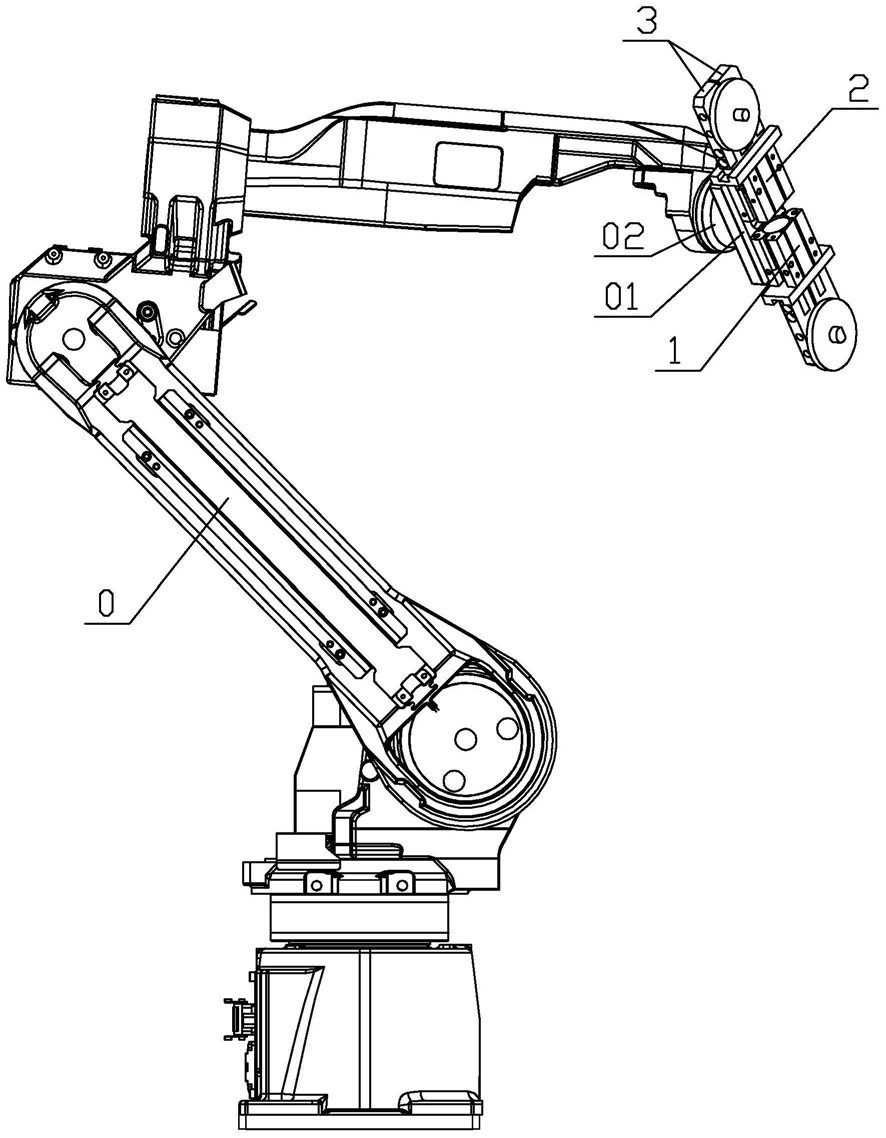

1.一种凸轮轴夹持机械手,包括具有多段可相互旋转调节位置的机械手臂(0)和设置于机械手臂(0)端部的夹持部件(1),所述夹持部件(1)包括驱动气缸(2)和设置于驱动气缸(2)输出端进行分开和合拢的一对夹手(3),其特征在于:一对夹手(3)相对应的设置有一对第一夹槽(4)和一对第二夹槽(5),一对第一夹槽(4)具有结构相同的第一V形斜面(41),两组第一V形斜面(41)相对形成平行四边形结构对凸轮轴的圆柱形结构进行夹持;

一对第二夹槽(5)设置为其中一个具有第二V形斜面(51)、而另一个具有平面槽底(52),第二V形斜面(51)和平面槽底(52)相对形成三角形结构,第二V形斜面(51)对凸轮轴的柱形侧壁进行夹持,平面槽底(52)对凸轮轴的平台进行夹持。

2.根据权利要求1所述的一种凸轮轴夹持机械手,其特征在于:所述夹手(3)包括主体(31)和更换块(32),所述主体(31)上具有供更换块(32)匹配安装的容纳槽(33),所述容纳槽(33)的槽底向外贯穿主体(31)形成供紧固件安装至更换块(32)进行可拆卸固定的第一安装孔(34);所述第一夹槽(4)和第二夹槽(5)设置于更换块(32)上,令主体(31)可通过安装具有不同规格尺寸第一夹槽(4)和第二夹槽(5)的更换块(32)进行使用。

3.根据权利要求2所述的一种凸轮轴夹持机械手,其特征在于:所述主体(31)通过一滑块(35)与驱动气缸(2)连接,所述滑块(35)和主体(31)上形成凸块(6)和凹槽(7)的插设配合结构,凸块(6)和凹槽(7)的侧边贯穿滑块(35)和主体(31)形成供紧固件可拆卸安装的第二安装孔(8),令滑块(35)和主体(31)可进行拆卸更换。

4.根据权利要求1或2或3所述的一种凸轮轴夹持机械手,其特征在于:所述第一V形斜面(41)和/或第二V形斜面(51)的底部设置为平面。

5.根据权利要求1或2或3所述的一种凸轮轴夹持机械手,其特征在于:所述夹持部件(1)在机械手臂(0)上对称的设置左右两组并且其朝向相反。

6.根据权利要求5所述的一种凸轮轴夹持机械手,其特征在于:所述机械手臂(0)包括用于安装两组夹持部件(1)的安装板(01)以及用于驱动安装板(01)进行旋转的旋转关节(02)。
