专利号: 2019215718484
申请人: 福建创合电气股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

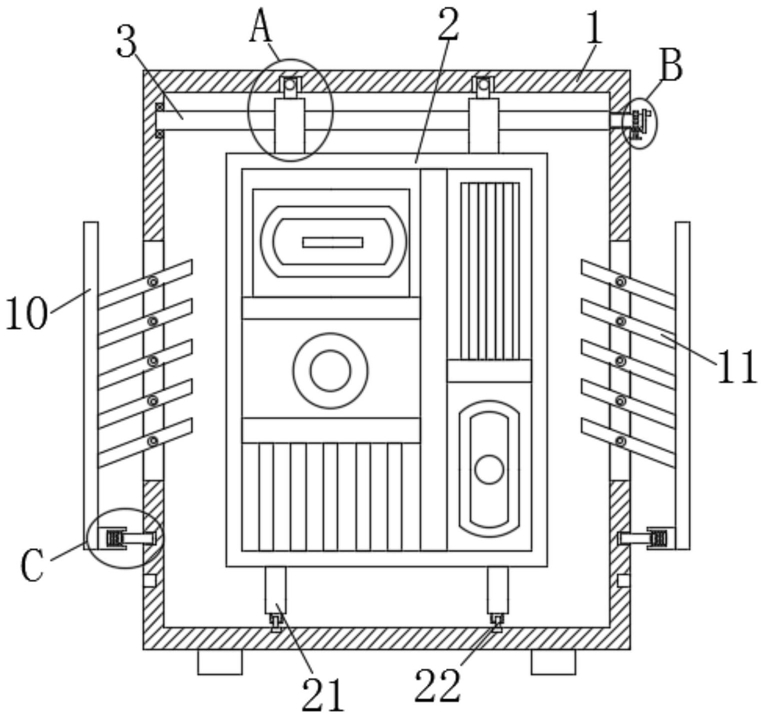

1.一种便于维修的高压开关柜,包括柜体(1)和元器件箱体(2),其特征在于:所述元器件箱体(2)的底部四角处均通过支撑腿(21)安装有滑轮(22),所述柜体(1)内底部开设有与滑轮(22)对应的滑轮槽,所述元器件箱体(2)的顶部设有移出机构,所述柜体(1)的两侧均开设有通风口,所述通风口内转动连接有五个等距排列的通风板(11),所述通风口远离元器件箱体(2)的一侧设有移动板(10),所述通风板(11)与移动板(10)为活动连接,所述移动板(10)靠近柜体(1)的一侧通过卡接机构与柜体(1)侧壁连接。2.根据权利要求1所述的一种便于维修的高压开关柜,其特征在于:所述移出机构包括转动连接在柜体(1)内的转杆(3),所述转杆(3)的一端固定连接有传动轴,所述传动轴远离转杆(3)的一端贯穿柜体(1)的侧壁并固定连接有转盘(4)。3.根据权利要求2所述的一种便于维修的高压开关柜,其特征在于:所述转杆(3)上固定套设有两个对称设置的直齿轮(8),所述直齿轮(8)的外侧设有固定连接在元器件箱体(2)顶部的安装框(5),所述安装框(5)内顶部固定连接有与直齿轮(8)啮合连接的直齿条(9),所述柜体(1)内顶部开设有限位槽,所述限位槽内固定连接有限位杆(6),所述限位杆(6)上滑动套设有两个滑套(7),所述滑套(7)的下侧与元器件箱体(2)顶部固定连接。4.根据权利要求2所述的一种便于维修的高压开关柜,其特征在于:所述传动轴上固定套设有外齿圈(12),所述外齿圈(12)的下侧设有固定连接在柜体(1)侧壁上的支板(13),所述支板(13)的上侧通过第一弹簧(14)连接有限位板(15),所述限位板(15)的上侧固定连接有与外齿圈(12)对应的限位齿(16)。5.根据权利要求1所述的一种便于维修的高压开关柜,其特征在于:所述移动板(10)上开设有活动槽,所述活动槽内固定连接有五个固定轴,所述通风板(11)上开设有与固定轴对应的活动口。6.根据权利要求1所述的一种便于维修的高压开关柜,其特征在于:所述卡接机构包括与移动板(10)固定连接的安装架(17),所述安装架(17)内通过第二弹簧(18)连接有滑板(19),所述滑板(19)远离第二弹簧(18)的一侧固定连接有插杆(20),所述柜体(1)侧壁开设有两个与插杆(20)对应的插槽。
