专利号: 2019215719966
申请人: 金瑜昌纺织科技南通有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织造
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

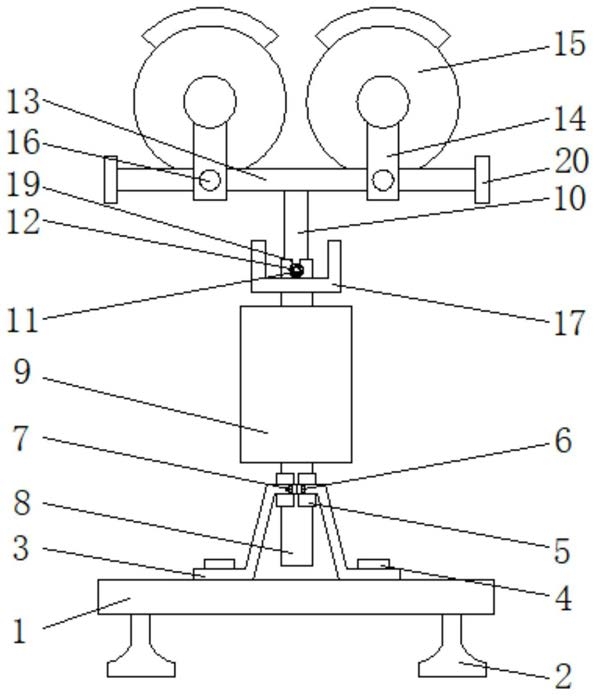

1.一种纺织用双喷储纬器,包括底座(1),其特征在于:所述底座(1)底部的两侧均固定连接有支腿(2),所述底座(1)顶部的两侧均活动连接有支架(3),所述底座(1)的内部螺纹连接有第一螺栓(4),所述第一螺栓(4)的顶端依次贯穿底座(1)和支架(3)并延伸至支架(3)的外部,所述支架(3)的内部螺纹连接有第二螺栓(6),所述第二螺栓(6)的两端均延伸至支架(3)的外部,所述第二螺栓(6)的表面螺纹连接有第一螺帽(7),所述第一螺帽(7)的一侧与支架(3)活动连接,两个支架(3)之间设置有固定杆(8),所述固定杆(8)的正面固定连接有控制箱(9),所述固定杆(8)的内部活动连接有连接杆(10),所述连接杆(10)的正面和背面均固定连接有固定柱(11),所述固定柱(11)的一端延伸至固定杆(8)的外部,所述固定柱(11)的表面螺纹连接有第二螺帽(12),所述第二螺帽(12)的表面与固定杆(8)活动连接,所述连接杆(10)的顶端贯穿固定杆(8)并延伸至固定杆(8)的外部固定连接有支撑杆(13),所述支撑杆(13)的表面活动连接有活动块(14),所述活动块(14)的数量为两个,所述活动块(14)的顶部固定连接有储纬器(15),所述支撑杆(13)的表面活动连接有第三螺栓(16),所述第三螺栓(16)的前端贯穿活动块(14)并延伸至活动块(14)的外部,所述固定杆(8)的表面固定连接有固定架(17)。

2.根据权利要求1所述的一种纺织用双喷储纬器,其特征在于:所述固定架(17)和固定杆(8)的内部均开设有凹槽(18),所述凹槽(18)与连接杆(10)相适配。

3.根据权利要求1所述的一种纺织用双喷储纬器,其特征在于:所述固定杆(8)的内部开设有放置槽(19),所述放置槽(19)的内壁与固定柱(11)的表面活动连接。

4.根据权利要求1所述的一种纺织用双喷储纬器,其特征在于:所述支撑杆(13)的表面螺纹连接有挡块(20),所述挡块(20)为圆形。

5.根据权利要求1所述的一种纺织用双喷储纬器,其特征在于:所述支架(3)的内部固定连接有夹块(5),所述固定杆(8)的表面与夹块(5)活动连接。
