专利号: 2019215836372
申请人: 陕西九三数字创意软件科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

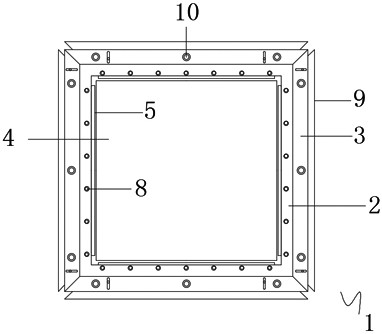

1.一种建筑装饰玻璃附着装置,包括有外框总成(1),其特征在于:所述外框总成(1)包括有内夹紧框(2)和连接框(3),所述连接框(3)有四组,四组所述连接框(3)设置于内夹紧框(2)四侧,且连接框(3)与内夹紧框(2)为一体化设置,所述内夹紧框(2)内侧卡槽内设置有压板(5),所述压板(5)有四组,四组所述压板(5)对称分布于内夹紧框(2)四侧卡槽内,所述压板(5)顶端与内夹紧框(2)卡槽顶部之间均匀设置有弹簧(6),所述内夹紧框(2)卡槽底板宽度大于卡槽顶板,所述压板(5)底端与内夹紧框(2)卡槽底板之间放置有装饰玻璃(4),所述内夹紧框(2)卡槽顶部开设有第一螺纹孔(7),所述第一螺纹孔(7)内设置有压紧螺杆(8),所述装饰玻璃(4)通过压紧螺杆(8)与内夹紧框(2)夹紧限位连接,所述连接框(3)内腔内滑动抵接设置有延长边板(9),所述延长边板(9)顶端与连接框(3)之间设置有定位螺杆(10)。

2.根据权利要求1所述的一种建筑装饰玻璃附着装置,其特征在于:所述连接框(3)为梯形壳体结构,所述连接框(3)顶端左右对称开设有条形滑槽(31),所述条形滑槽(31)两侧间隔分布有第二螺纹孔(32),所述定位螺杆(10)通过第二螺纹孔(32)与延长边板(9)顶端压紧抵接。

3.根据权利要求2所述的一种建筑装饰玻璃附着装置,其特征在于:所述第二螺纹孔(32)以及第一螺纹孔(7)顶部均设有凹槽扩口。

4.根据权利要求3所述的一种建筑装饰玻璃附着装置,其特征在于:所述延长边板(9)顶端设置有固定凸柱(91),所述固定凸柱(91)与条形滑槽(31)配合连接。

5.根据权利要求1所述的一种建筑装饰玻璃附着装置,其特征在于:所述压板(5)底端设置有缓冲垫层(5),所述缓冲垫层(5)其材质为耐磨缓冲材料。

6.根据权利要求1所述的一种建筑装饰玻璃附着装置,其特征在于:所述压紧螺杆(8)以及定位螺杆(10)均为内六角螺纹杆。
