专利号: 2019215889914
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

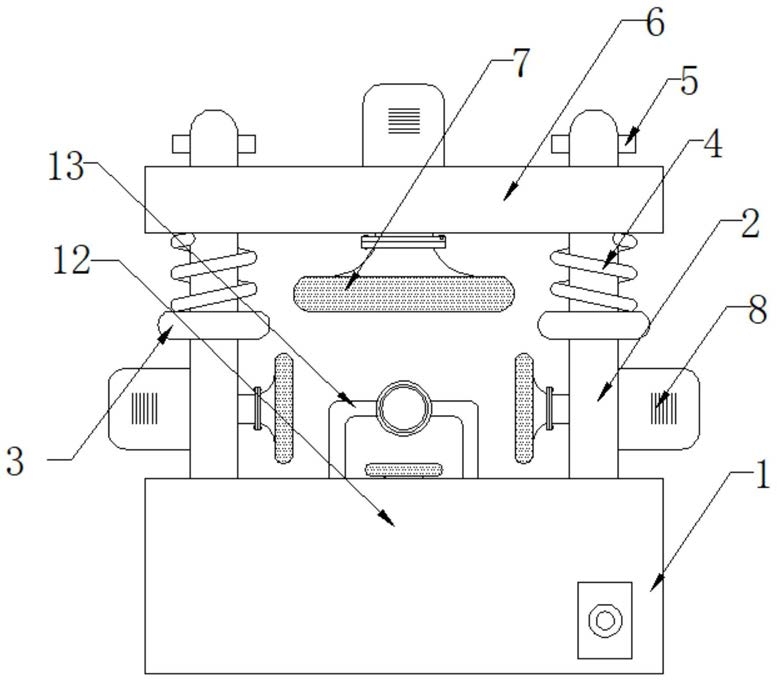

1.一种车轴锻造抛光设备,包括抛光机底座(1),其特征在于,所述抛光机底座(1)的顶部固定安装有两个支撑杆(2),两个所述支撑杆(2)以抛光机底座(1)的轴心为中心对称分布,两个所述支撑杆(2)的外部均固定套接有支撑弹簧(4),两个所述支撑杆(2)的顶部固定套接有承接板(6),两个所述支撑弹簧(4)的顶端均与承接板(6)的底部固定连接,两个所述支撑杆(2)的外部均固定套接有弹簧固定板(3),两个所述支撑弹簧(4)的底部均与弹簧固定板(3)的顶部固定连接,两个所述支撑杆(2)的一侧与承接板(6)的顶部均固定安装有第一电机箱(8),三个所述第一电机箱(8)的内部均固定安装有有第一电机,三个所述第一电机的输出轴分别贯穿支撑杆(2)与承接板(6),三个所述电机输出轴的一端均固定安装有抛光打磨盘(7),所述抛光机底座(1)的内部开设有活动槽(9),所述活动槽(9)的内部固定安装有滑杆(11),所述滑杆(11)的外部滑动套接有滑动块(10),所述滑动块(10)的顶部固定安装有第二电机箱(12),所述第二电机箱(12)的内部固定安装有第二电机,所述第二电机的输出轴贯穿活动槽(9)并延伸至抛光机底座(1)的外部,所述第二电机的输出轴固定安装有抛光打磨盘(7),所述第二电机箱(12)的两侧均固定安装有限位弹簧(18),两个所述限位弹簧(18)的另一端均与活动槽(9)的内壁固定连接,所述活动槽(9)的内壁开设有放置槽(14),所述放置槽(14)的内部固定安装有液压缸(15),所述液压缸(15)的内部活动连接有液压杆(16),其中一个所述限位弹簧(18)的内部活动插接有连接绳(17)。

2.根据权利要求1所述的一种车轴锻造抛光设备,其特征在于:两个所述支撑杆(2)的内部均固定插接有限位挡板(5),两个所述限位挡板(5)的底部均与承接板(6)位于同一竖直水平面。

3.根据权利要求1所述的一种车轴锻造抛光设备,其特征在于:所述连接绳(17)的一端与第二电机箱(12)的一侧固定连接,所述连接绳(17)的另一端与液压杆(16)的一端固定连接。

4.根据权利要求1所述的一种车轴锻造抛光设备,其特征在于:所述抛光机底座(1)的外部固定安装有开关面板,所述开关面板的一侧固定安装有电机开关与液压开关,三个所述第一电机箱(8)内部的第一电机与第二电机箱(12)内部的第二电机相互串联,三个所述第一电机箱(8)内部的第一电机与第二电机箱(12)内部的第二电机均通过电机开关与电源电性连接,所述液压缸(15)通过液压开关与电源电性连接。

5.根据权利要求1所述的一种车轴锻造抛光设备,其特征在于:所述抛光机底座(1)的顶部固定安装有衔接支架(13),所述衔接支架(13)的内部活动套接有衔接支杆,所述衔接支杆的外部套接有车轴件。

6.根据权利要求1所述的一种车轴锻造抛光设备,其特征在于:所述第二电机箱(12)的外部与活动槽(9)的内壁相接触。
