专利号: 2019215970225
申请人: 姚丹丹
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

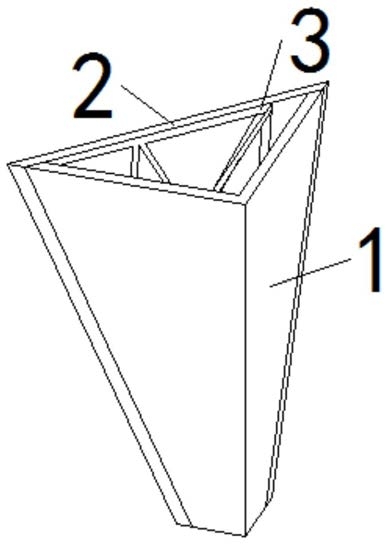

1.一种电力输送电塔防攀爬结构,包括:防爬板(1)、固定板(2)、连接槽(201)、固定螺孔(202)、支撑脚(3)、支撑柱一(301)、支撑柱二(302)、支撑柱三(303)、固定扎箍一(4)、固定扎箍二(5)、光滑层(6)、绝缘层一(7)、主体层(8)、绝缘层二(9)和网层(10),其特征在于:所述支撑脚(3)三边分别固定连接设有支撑柱一(301)、支撑柱二(302)和支撑柱三(303),且支撑柱一(301)、支撑柱二(302)和支撑柱三(303)底端固定连接,所述支撑脚(3)外侧活动连接设有防爬板(1),所述支撑脚(3)内侧活动连接设有固定板(2),且固定板(2)与防爬板(1)活动连接,所述防爬板(1)内壁中间固定连接设有固定扎箍一(4),且固定扎箍一(4)与支撑柱一(301)外壁活动连接,所述固定板(2)内壁两侧均固定连接设有连接槽(201),两个所述连接槽(201)外侧均均匀固定连接设有若干固定螺孔(202),且连接槽(201)和固定螺孔(202)与防爬板(1)两端活动连接,所述防爬板(1)外壁固定连接设有光滑层(6),所述光滑层(6)内壁固定连接设有绝缘层一(7),所述绝缘层一(7)内壁固定连接设有主体层(8),所述主体层(8)内壁固定连接设有绝缘层二(9),所述绝缘层二(9)内壁固定连接设有网层(10)。2.根据权利要求1所述的电力输送电塔防攀爬结构,其特征在于:所述网层(10)为导电材料制成,且网层(10)贴合防爬板(1)内壁。3.根据权利要求1所述的电力输送电塔防攀爬结构,其特征在于:所述防爬板(1)顶端和底端横截面均呈直角L字型结构,且防爬板(1)顶端到底端呈内倾斜设置。4.根据权利要求1所述的电力输送电塔防攀爬结构,其特征在于:所述光滑层(6)为1mm厚度的聚四氟乙烯。5.根据权利要求1所述的电力输送电塔防攀爬结构,其特征在于:所述防爬板(1)两端设有凸起,且凸起与连接槽(201)镶嵌,且防爬板(1)两端设有若干小孔,且小孔与固定螺孔(202)通过螺栓连接。6.根据权利要求1所述的电力输送电塔防攀爬结构,其特征在于:所述固定板(2)呈倾斜设置,且四个该结构安装在四个支撑脚(3)外侧时,四个固定板(2)顶端边刚好构成正方形结构。
