专利号: 2019215991382
申请人: 雷中华
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

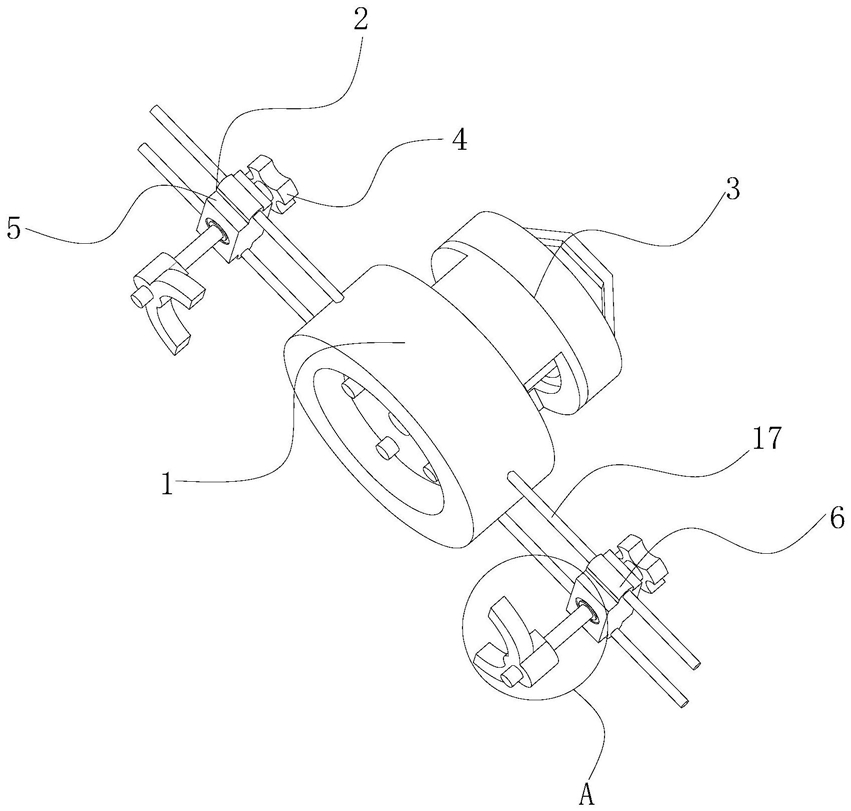

1.一种煤矿切割片拆卸工具,包括固定座(1),其特征在于:固定座(1)的上表面固定安装有拆卸机构(3),固定座(1)的左右两侧面均固定安装有两个相对称的导向杆(17),每个导向杆(17)的外表面均套设有导向环(6),每组导向环(6)相互靠近的一侧面之间均固定安装有调节压紧机构(2)。

2.根据权利要求1所述的一种煤矿切割片拆卸工具,其特征在于:拆卸机构(3)包括连接架(9)、伺服电机(10)、固定盘(11)、传动柱(14)、轴承一(15)和转盘(21),连接架(9)固定安装在固定座(1)的上表面,固定盘(11)固定安装在连接架(9)的上表面,固定盘(11)的底面开设有固定槽(13),伺服电机(10)固定安装在固定槽(13)的内部,传动柱(14)固定安装在伺服电机(10)的输出端,固定座(1)的底面开设有限位槽(8),轴承一(15)固定镶嵌在限位槽(8)的内侧壁,传动柱(14)远离伺服电机(10)的一端贯穿轴承一(15)并延伸至限位槽(8)的内部,且传动柱(14)的外表面与轴承一(15)的内圈固定连接。

3.根据权利要求2所述的一种煤矿切割片拆卸工具,其特征在于:转盘(21)放置在限位槽(8)的内部,且转盘(21)上表面的中部与传动柱(14)的底端固定连接,转盘(21)的底面固定安装有呈环形阵列的卡位柱(7)。

4.根据权利要求2所述的一种煤矿切割片拆卸工具,其特征在于:固定座(1)的上表面固定安装有手持架(12)。

5.根据权利要求1所述的一种煤矿切割片拆卸工具,其特征在于:调节压紧机构(2)包括移动块(5)、旋板(4)、轴承二(18)、螺纹杆(19)、螺纹管(20)和压架(16),每个移动块(5)分别安装在每组导向环(6)相互靠近的一侧面之间,两个旋板(4)分别放置在两个移动块(5)的后面,两个螺纹杆(19)分别固定安装在两个旋板(4)的正面,两个轴承二(18)分别固定镶嵌在两个移动块(5)的内部,且两个螺纹杆(19)远离旋板(4) 的一端分别贯穿两个轴承二(18)并延伸至移动块(5)的一侧,且螺纹杆(19)的外表面与轴承二(18)的内圈固定连接。

6.根据权利要求1所述的一种煤矿切割片拆卸工具,其特征在于:两个螺纹管(20)分别螺纹连接在两个螺纹杆(19)的顶端,且两个压架(16)分别固定安装在两个螺纹管(20)的外表面。
