专利号: 2019215998644
申请人: 武汉奥智博科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

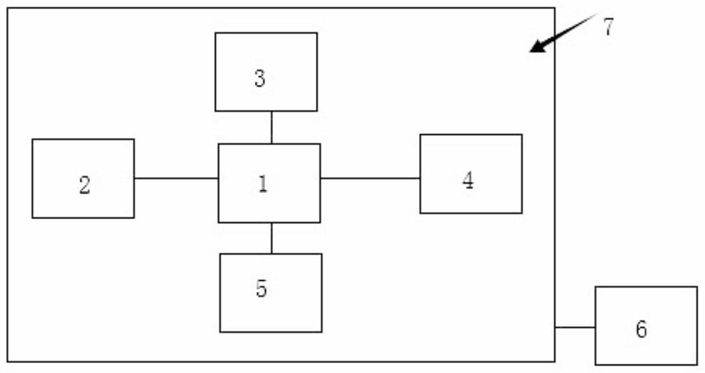

1.一种手持式CO2测量仪,其特征在于,包括壳体,所述壳体内设有集成电路板,所述集成电路板上贴装有处理器、存储器、CO2传感器和显示屏接口模块,所述处理器分别与存储器、CO2传感器和显示屏接口模块连接,所述CO2传感器连接气体采集接口,所述气体采集接口通过采气管采集样气;所述壳体前表面设有显示屏,所述显示屏与显示屏接口模块电性连接;所述壳体内后壁设有供电机构,所述供电机构与集成电路板电性连接;所述壳体的后端固定连接有握持部,所述握持部的两个相对侧壁上设有相对称的手指槽,所述握持部的上表面设有多个操作键。

2.根据权利要求1所述的手持式CO2测量仪,其特征在于,所述握持部远离壳体的一端设有挂持部,用于将所述测量仪悬挂固定在物体上。

3.根据权利要求1所述的手持式CO2测量仪,其特征在于,所述手指槽的内部固定连接有防滑橡胶垫,所述防滑橡胶垫的外壁固定设有均匀分布的多条防滑凸条。

4.根据权利要求1所述的手持式CO2测量仪,其特征在于,所述壳体一侧的竖直侧壁上设有供USB规格存储装置插置使用的USB插槽。

5.根据权利要求4所述的手持式CO2测量仪,其特征在于,所述集成电路板上贴装有USB输出模块,所述USB输出模块的输出端子与USB插槽连接。

6.根据权利要求1所述的手持式CO2测量仪,其特征在于,所述壳体另一侧的竖直侧壁上固定有缠绕杆,所述缠绕杆远离壳体的一端固定连接有放置块,所述放置块靠近握持部的一侧竖直侧壁上开设有放置孔。

7.根据权利要求1所述的手持式CO2测量仪,其特征在于,所述气体采集接口设置在壳体前端。

8.根据权利要求1所述的手持式CO2测量仪,其特征在于,所述CO2传感器为红外CO2传感器,型号为GSS COZIR-LP。

9.根据权利要求1所述的手持式CO2测量仪,其特征在于,所述处理器为ARM单片机,所述ARM单片机为STM32F407芯片。

10.根据权利要求1所述的手持式CO2测量仪,其特征在于,所述供电机构为可充电电池。
