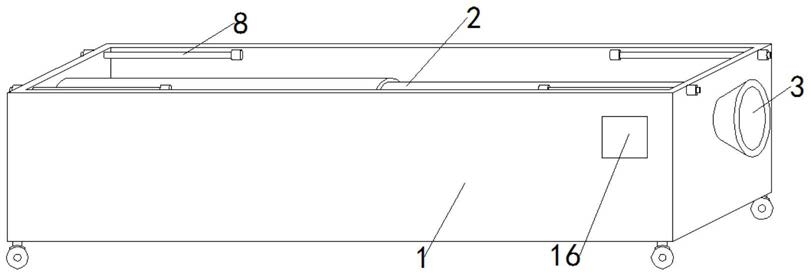

1.一种PVC管冷却用的水循环结构,包括：冷却箱(1)、冷却管(2)、牵引管(3)、光滑层(4)、导热层(5)、冷却层(6)、隔热层(7)、限位杆(8)、回流水箱(9)、隔板一(10)、隔板二(11)、冷凝器(12)、冷水箱(13)、水泵(14)、导管(15)和开关(16)，其特征在于：所述冷却箱(1)内部中间固定连接设有冷却管(2)，所述冷却管(2)右端固定连接设有牵引管(3)，所述冷却管(2)内壁固定连接设有光滑层(4)，所述光滑层(4)外壁固定连接设有导热层(5)，所述导热层(5)外壁固定连接设有冷却层(6)，所述冷却层(6)外壁固定连接设有导热层(5)，所述导热层(5)外侧固定连接设有隔热层(7)，所述冷却箱(1)顶端内侧四角均活动连接设有限位杆(8)，所述冷却箱(1)内部底端右侧固定连接设有回流水箱(9)，所述回流水箱(9)左侧固定连接设有隔板一(10)，所述隔板一(10)左端固定连接冷凝器(12)，所述冷凝器(12)左端固定连接设有隔板二(11)，所述隔板二(11)左端固定连接设有冷水箱(13)，所述冷水箱(13)内部底端固定连接设有水泵(14)，所述水泵(14)顶端固定连接设有导管(15)，且导管(15)顶端与冷却层(6)固定连接连接，所述冷却箱(1)外侧外壁右端固定连接设有开关(16)。

2.根据权利要求1所述的PVC管冷却用的水循环结构，其特征在于：所述冷却层(6)呈螺旋状设置，且右端底端通过导管与回流水箱(9)相通。

3.根据权利要求1所述的PVC管冷却用的水循环结构，其特征在于：所述隔热层(7)未包裹冷却管(2)右边段顶端，且隔板一(10)、隔板二(11)内外壁均设有隔热层，且冷水箱(13)外壁设有隔热层。

4.根据权利要求1所述的PVC管冷却用的水循环结构，其特征在于：所述光滑层(4)为

0.1mm厚度的聚四氟乙烯涂料。

5.根据权利要求1所述的PVC管冷却用的水循环结构，其特征在于：所述开关(16)与冷凝器(12)和水泵(14)电性连接。
