专利号: 2019216077849
申请人: 张爱红
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

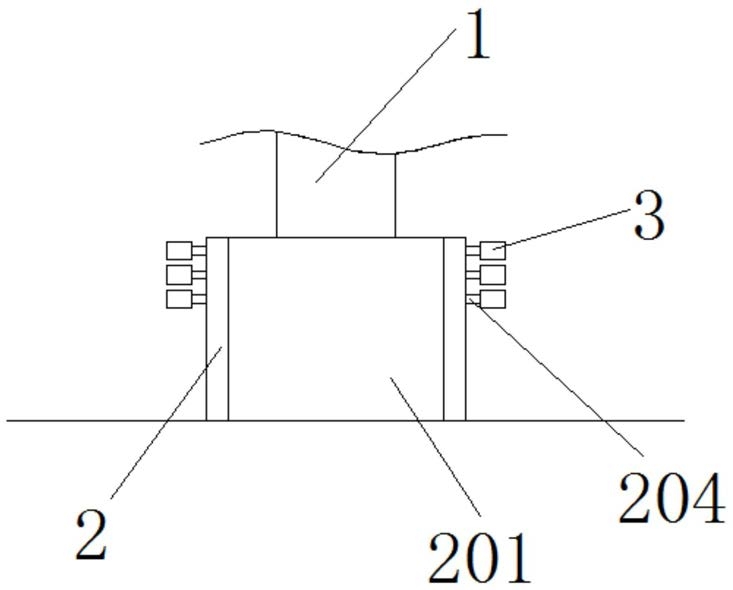

1.一种防攀爬电力输送杆防护架,包括电杆主体(1)、支撑柱(2)、固定座(3),所述支撑柱(2)配套设置于电杆主体(1)的周围,所述固定座(3)配套设置于固定板(201)的外侧端面处,且固定座(3)的一端固定连接于固定杆(204)的顶部端面处;其特征在于:所述支撑柱(2)还包括有固定板(201)、凹槽(202)、弹簧(203)、固定杆(204),所述固定板(201)螺纹连接于支撑柱(2)的外侧端面处,所述凹槽(202)嵌入式设置于固定板(201)的外侧端面处,所述弹簧(203)的一端固定设置于凹槽(202)的内部底端处,且弹簧(203)的另一端固定连接于固定杆(204)的底部端面处,所述固定杆(204)活动连接于凹槽(202)内部;所述固定座(3)还包括有转杆(301)、轴承(302)、滚筒(303)、导向块(304),所述转杆(301)固定设置于固定座(3)内壁左侧处和内壁右侧处,所述轴承(302)固定设置于滚筒(303)内壁端面处,且轴承(302)的内壁固定连接于转杆(301)的外端面,所述滚筒(303)活动设置于转杆(301)的外侧端面处,所述导向块(304)固定设置于滚筒(303)的外侧端面处。2.根据权利要求1所述的一种防攀爬电力输送杆防护架,其特征在于:所述支撑柱(2)和固定板(201)的数量分别为4个,且支撑柱(2)为矩形状结构,同时支撑柱(2)和固定板(201)所搭建的形状为“正方形”。3.根据权利要求1所述的一种防攀爬电力输送杆防护架,其特征在于:所述凹槽(202)和固定杆(204)均为圆柱状,且凹槽(202)的内壁直径大于固定杆(204)的内壁直径。4.根据权利要求1所述的一种防攀爬电力输送杆防护架,其特征在于:所述固定座(3)整体为“凹槽”状结构,且固定座(3)左、右两侧面均为弧形状设置,同时固定座(3)分别配套设置于固定板(201)外侧面顶端处,其固定座(3)与地面的距离为:4-6米,并且每个固定座(3)的左右方向和上下方向均存在着间隙空间。5.根据权利要求1所述的一种防攀爬电力输送杆防护架,其特征在于:所述导向块(304)整体为“三角形”结构,且导向块(304)的顶部端面为弧形状设置,同时导向块(304)的数量为多个,分别配套设置于滚筒(303)外侧端面处。6.根据权利要求1所述的一种防攀爬电力输送杆防护架,其特征在于:所述固定板(201)的数量为4个,且其中一个固定板(201)的外侧面中端处还配套设置有开关门。
