专利号: 2019216081350
申请人: 泉州卡牧达卫浴有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

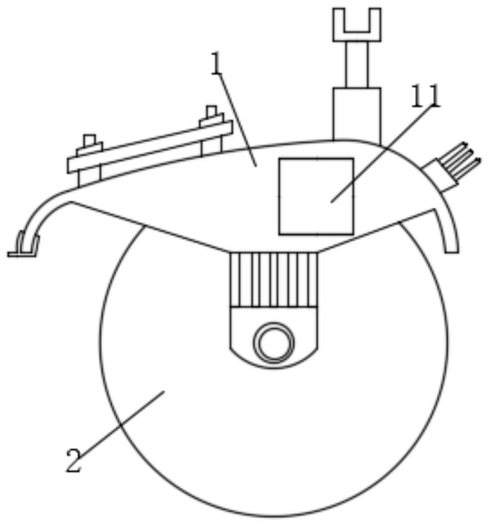

1.一种摩托车前轮胎挡泥护壳,其特征在于:包括挡泥护壳(1),所述挡泥护壳(1)的底部设置有摩托车前轮胎(2),所述挡泥护壳(1)由顶壳(3)、前端部(4)和后端部(5)组成;

所述前端部(4)的底端外表面安装有橡胶护套(6),所述后端部(5)的内侧正面开设有多个导流槽(7);

所述顶壳(3)的底部设置有安装板(9),所述安装板(9)和顶壳(3)的之间安装有等距离布置的加强筋(8),所述安装板(9)的正面中部开设有安装孔(10);

所述顶壳(3)的正面安装有护罩(11),所述护罩(11)的内部安装有风扇(12),所述顶壳(3)的顶部右侧安装有接线盒(13),所述接线盒(13)的顶部安装有均匀布置的导线(14);

所述顶壳(3)靠近前端部(4)的顶部固定安装有定位柱(15),所述顶壳(3)的上方左侧设置有太阳能光伏板(16),所述太阳能光伏板(16)和顶壳(3)的之间安装有对称布置的减震块(17),所述定位柱(15)的顶端固定安装有紧固螺母(18);

所述顶壳(3)的顶部中间安装有减震筒(19),所述减震筒(19)的顶部滑动插接有活动杆(20),所述活动杆(20)的顶端固定连接有夹件(21);

所述活动杆(20)的底端固定连接有挡板(22),所述挡板(22)与减震筒(19)的内壁滑动连接,所述挡板(22)的顶部和减震筒(19)的内顶壁两侧均固定安装有弹性抵触件(23);

所述挡板(22)的底部中间固定安装有限位柱(24),所述减震筒(19)的内底壁中部固定安装有限位套(25),所述限位柱(24)和限位套(25)的之间安装有高强弹簧(26)。

2.根据权利要求1所述的一种摩托车前轮胎挡泥护壳,其特征在于:所述挡泥护壳(1)固定安装在摩托车前轮胎(2)的顶部外侧;

所述顶壳(3)、前端部(4)和后端部(5)均为不锈钢材料制成。

3.根据权利要求1所述的一种摩托车前轮胎挡泥护壳,其特征在于:所述橡胶护套(6)与前端部(4)固定连接;

所述导流槽(7)呈等间距布置。

4.根据权利要求1所述的一种摩托车前轮胎挡泥护壳,其特征在于:所述加强筋(8)的上下两端分别与顶壳(3)和安装板(9)固定连接;

所述护罩(11)与顶壳(3)的外表面固定连接。

5.根据权利要求1所述的一种摩托车前轮胎挡泥护壳,其特征在于:所述风扇(12)固定嵌入在顶壳(3)的内部;

所述接线盒(13)的底部与顶壳(3)固定连接;

所述导线(14)与接线盒(13)固定连接。

6.根据权利要求1所述的一种摩托车前轮胎挡泥护壳,其特征在于:所述定位柱(15)设置为两个,所述定位柱(15)贯穿太阳能光伏板(16)的内部;

所述减震块(17)套接在定位柱(15)的外表面。

7.根据权利要求1所述的一种摩托车前轮胎挡泥护壳,其特征在于:所述减震筒(19)的底部与顶壳(3)固定连接;

所述夹件(21)的截面呈U型状;

所述挡板(22)位于减震筒(19)的内部;

所述弹性抵触件(23)的截面呈半圆形状;

所述高强弹簧(26)的顶端固定套接在限位柱(24)的外表面,所述高强弹簧(26)的底端固定插接在限位套(25)的内部。
