专利号: 201921612639X
申请人: 扬州万木春纸制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

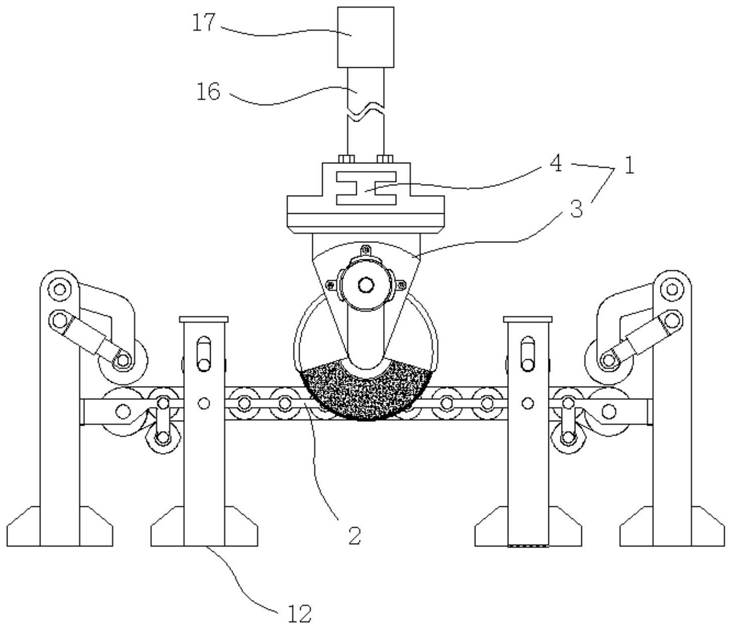

1.一种瓦楞纸板废边去除装置,其特征在于,包括送料组件和切割组件,所述送料组件包括送料台,所述切割组件包括切割机和水平伸缩机构;

所述送料台上设有第一主动送料辊、第二主动送料辊和从动送料辊,所述从动送料辊的数量为多个,沿送料台水平设置,并通过轴承与送料台转动相连,所述第一主动送料辊水平对称设置于送料台的两端,通过轴承与送料台转动相连,并由电机驱动,所述第二主动送料辊水平对称设置于送料台的两端,位于第一主动送料辊的上方,第二主动送料辊的两端通过轴承与拐臂的下端转动相连,并由电机驱动,所述拐臂呈L形,拐臂的上端与送料台两侧的支架转动连接,所述支架上设有第一伸缩杆,所述第一伸缩杆的上端与支架转动连接,其下端与拐臂的下端转动连接;

所述水平伸缩机构由滑套和滑块构成,所述滑套水平设置,位于送料台的上方,滑套的中部设有贯通滑套的滑道,所述滑块的数量为2个,对称设置于滑套的水平两端,并与滑道间隙配合,滑道内的中部设有双向伸缩杆,所述双向伸缩杆的两个伸缩轴分别与2个滑块固定连接,控制滑块在滑道内滑动,所述切割机与滑块一一对应,并与滑块固定铆接相连,随滑块一同移动。

2.如权利要求1所述的一种瓦楞纸板废边去除装置,其特征在于,所述送料台上还设有对称的自重压料机构,所述自重压料机构包括侧向支架和安装于侧向支架上的压料辊,所述侧向支架对称设置于送料台的两侧,其上端设有竖直的腰型孔,所述压料辊的轴杆伸入腰型孔,水平悬置于送料台的上方。

3.如权利要求2所述的一种瓦楞纸板废边去除装置,其特征在于,所述第一主动送料辊和第二主动送料辊的转动方向相反。

4.如权利要求3所述的一种瓦楞纸板废边去除装置,其特征在于,所述切割组件通过滑套上方的连接杆悬挂设置于送料台上方。

5.如权利要求3所述的一种瓦楞纸板废边去除装置,其特征在于,所述切割组件通过滑套上方的连接杆与升降气缸连接,进行升降。

6.如权利要求4或5所述的一种瓦楞纸板废边去除装置,其特征在于,所述第一伸缩杆和双向伸缩杆为气动、液压或电动伸缩杆中的一种。
