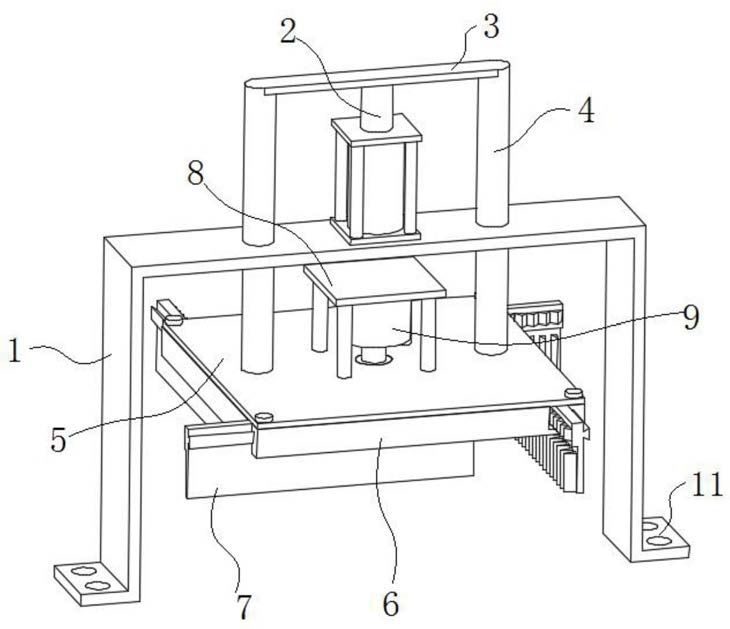

1.一种瓷砖加工用刮釉装置,包括U形架(1),其特征在于:
所述U形架(1)顶端固定有气缸(2);所述气缸(2)活塞杆的一端固定有横板(3);所述横板(3)两端底部均固定有导杆(4);两所述导杆(4)一端且位于U形架(1)内侧固定有密封板(5);所述密封板(5)下表面通过螺栓固定连接有连接座(6);所述连接座(6)内壁四周侧面均滑动配合有刮釉板(7);所述密封板(5)顶部固定有支撑架(8);所述支撑架(8)底部固定有伺服电机(9);所述伺服电机(9)转轴的一端且位于连接座(6)内部固定有与刮釉板(7)相啮合的齿轮盘(10)。
2.根据权利要求1所述的一种瓷砖加工用刮釉装置,其特征在于,所述连接座(6)内壁四周侧面均开有滑槽(601);所述连接座(6)内壁底部与四周侧面连接处均开有与刮釉板(7)相配合的槽道(602)。
3.根据权利要求1所述的一种瓷砖加工用刮釉装置,其特征在于,所述刮釉板(7)一表面且位于连接座(6)内部设有与滑槽(601)相配合的滑条(701);所述刮釉板(7)另一表面分别设有与齿轮盘(10)相啮合的齿槽(702)和位于连接座(6)底部的刮刀(703)。
4.根据权利要求1所述的一种瓷砖加工用刮釉装置,其特征在于,所述U形架(1)底端两侧均设有连接件(11)。
