专利号: 2019216199808
申请人: 广州鑫盛设备节能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

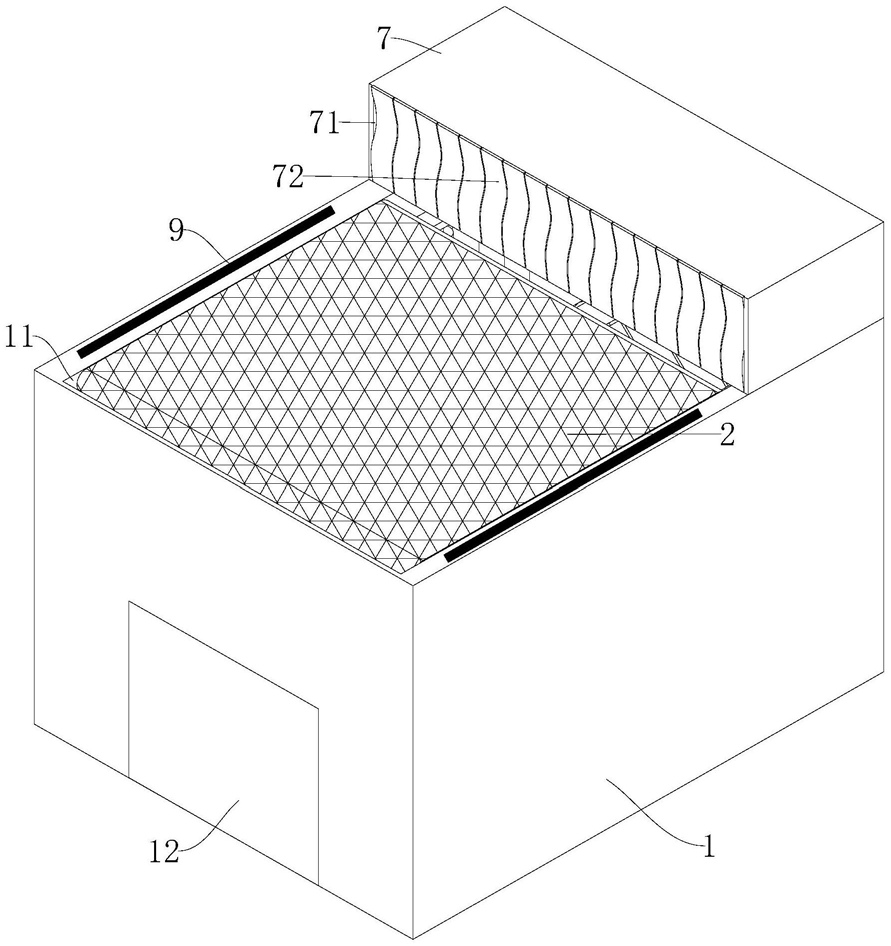

1.一种双道清洁的餐具清洁装置,其特征在于:包括外壳、餐具回收输送机构、餐具清洗输送机构、喷淋装置和控制装置;

所述外壳上端设有餐具回收口,所述餐具回收输送机构设置在所述餐具回收开口;

所述餐具清洗输送机构具有两个输送斜面,所述输送斜面的输送方向为横向且与所述餐具回收输送机构的输送方向相反;两个所述输送斜面的上端相贴近呈倒V型;

所述餐具回收输送机构的排出口设置在两个输送斜面的倒V型的上方并位于所述输送斜面的入口端;所述外壳对应所述输送斜面的出口端设有餐具排出口;

所述喷淋装置包括若干分别设置在所述输送斜面下方、侧面的喷淋器和为所述喷淋器供水的泵送机构,所述输送斜面设有供所述喷淋器进行喷淋的开口;

所述控制装置分别与所述餐具回收输送机构、餐具清洗输送机构、泵送机构电连接。

2.根据权利要求1所述的双道清洁的餐具清洁装置,其特征在于:所述餐具清洗输送机构还包括两个竖直设置的输送挡面;所述输送挡面的输送方向与所述输送斜面的输送方向相同;两个输送挡面分别位于两个输送斜面的两侧,且输送挡面的下端与相应的输送斜面的下端相贴近,所述输送挡面与输送斜面之间形成输送清洗通道;所述输送挡面设有供所述喷淋器进行喷淋的开口。

3.根据权利要求2所述的双道清洁的餐具清洁装置,其特征在于:所述餐具清洗输送机构包括两个第一输送辊装置、两个第一输送网带装置和两个第二输送辊装置;

两个所述第一输送辊装置相对于所述餐具回收输送机构对称设置并呈倒V型,两个第一输送辊装置的上端还固定有倒V型的分流件,分流件的两侧边与两个第一输送辊装置的输送面相衔接;

两个所述第一输送网带装置分别与两个第一输送辊装置连接,所述第一输送网带装置和第一输送辊装置的输送面共同组成所述输送斜面;

两个第二输送辊装置分别位于两个第一输送网带装置的两侧,所述第二输送辊装置的输送面为所述输送挡面。

4.根据权利要求3所述的双道清洁的餐具清洁装置,其特征在于:所述第一输送辊装置的辊筒的外周设有刷毛;所述第二输送辊装置与所述第一输送辊装置对应的一段的辊筒的外周也设有刷毛。

5.根据权利要求2所述的双道清洁的餐具清洁装置,其特征在于:所述喷淋器的喷淋孔的朝向与相邻的输送斜面或输送挡面相垂直。

6.根据权利要求1所述的双道清洁的餐具清洁装置,其特征在于:所述喷淋器沿所述输送斜面输送方向依次分为第一热水喷淋器、冷水喷淋器和第二热水喷淋器;第二热水喷淋器的进水口用于连接热泵热水装置;

所述泵送机构包括与所述第一热水喷淋器连接的第一泵体和与所述冷水喷淋器连接的第二泵体;

所述第一热水喷淋器为箱体式喷淋器,包括设有内腔的箱型主体和与所述内腔连通的进水接头,所述箱型主体上设有若干喷淋孔,所述进水接头与所述第一泵体通过管道连通。

7.根据权利要求6所述的双道清洁的餐具清洁装置,其特征在于:所述输送斜面的下方设有热水回收容器和冷水回收容器;所述第一泵体和第二泵体入水管分别插入所述热水回收容器和冷水回收容器中;所述热水回收容器上端开口的边缘设有倾斜的收集导板,所述收集导板延伸至整个输送斜面的下方;所述冷水喷淋器的下方设有收集器,所述收集器设有导管穿过所述收集导板与所述冷水回收容器连通;所述热泵热水装置的蒸发器的排水口与所述冷水回收容器连通。

8.根据权利要求1所述的双道清洁的餐具清洁装置,其特征在于:还包括设置在餐具回收口处的启动传感器,所述启动传感器电连接所述控制装置。

9.根据权利要求1所述的双道清洁的餐具清洁装置,其特征在于:所述输送斜面的上方还设有罩盖,所述罩盖与所述外壳固定连接且罩盖高于所述餐具回收输送机构的输送面;

罩盖所述罩盖对应所述餐具回收输送机构的排出口设有供餐具通过的过口;所述过口上还设有水帘。
