专利号: 2019216225450
申请人: 吉林省希普水泥助磨剂有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

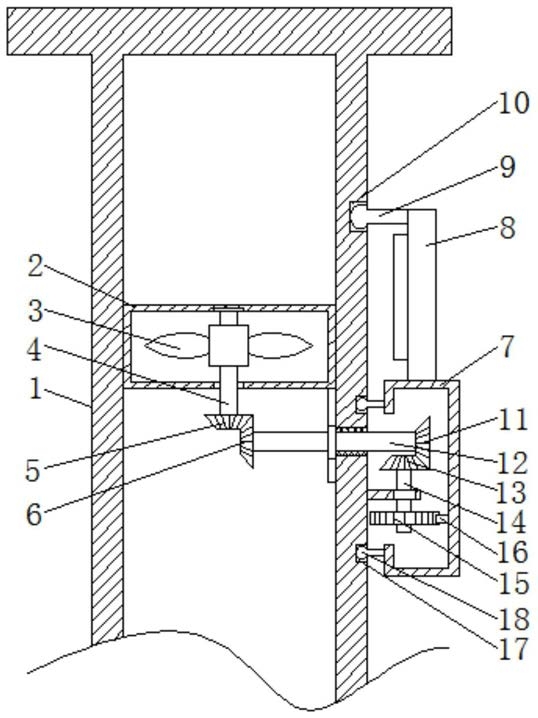

1.一种冬季专用液体计量泵,包括管道(1),其特征在于:所述管道(1)内腔顶部的两侧均固定连接有固定架(2),所述固定架(2)顶部的中心处嵌设有轴承,所述轴承的内腔活动连接有第一旋转轴(4),所述第一旋转轴(4)顶部的四周均固定连接有涡轮叶片(3),所述第一旋转轴(4)的底部贯穿固定架(2)的内腔并固定连接有第一齿轮(5),所述管道(1)内腔底部的右侧开设有通孔,且通孔的内腔活动连接有第二旋转轴(12),所述第二旋转轴(12)的左侧固定连接有第二齿轮(6),所述第一齿轮(5)和第二齿轮(6)啮合,所述第二旋转轴(12)的右侧固定连接有第三齿轮(11),所述管道(1)底部的右侧活动连接有固定箱(7),所述固定箱(7)的顶部固定连接有加热板(8),所述管道(1)底部的右侧固定连接有固定块,且固定块的内腔嵌设有轴承,且轴承的内腔活动连接有第三旋转轴(14),所述第三旋转轴(14)的顶部固定连接有第四齿轮(13),所述第三齿轮(11)和第四齿轮(13)啮合,所述第三旋转轴(14)的底部固定连接有第五齿轮(15),所述固定箱(7)内腔底部的四周均固定连接有配合第五齿轮(15)使用的齿板(16)。

2.根据权利要求1所述的一种冬季专用液体计量泵,其特征在于:所述管道(1)内腔顶部的右侧开设有第一滑槽(10),所述第一滑槽(10)的内腔滑动连接有第一滑块(9),所述第一滑块(9)的右侧贯穿第一滑槽(10)的内腔并与加热板(8)顶部的左侧固定连接。

3.根据权利要求1所述的一种冬季专用液体计量泵,其特征在于:所述管道(1)底部的右侧从上至下均依次开设有第二滑槽(17),所述第二滑槽(17)的内腔滑动连接有第二滑块(18),所述第二滑块(18)的右侧贯穿第二滑槽(17)的内腔并与固定箱(7)的左侧固定连接。

4.根据权利要求1所述的一种冬季专用液体计量泵,其特征在于:所述管道(1)内腔底部的右侧固定连接有挡板,且挡板的内腔嵌设有轴承,所述第二旋转轴(12)的右侧贯穿轴承的内腔,且挡板的顶部和固定架(2)底部的右侧固定连接。

5.根据权利要求1所述的一种冬季专用液体计量泵,其特征在于:所述管道(1)内腔底部的右侧所开设通孔的四周均固定连接有密封胶圈,且密封胶圈的内侧与第二旋转轴(12)的表面活动连接,所述齿板(16)的形状为圆形。
