专利号: 2019216315122
申请人: 洪啊雪
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

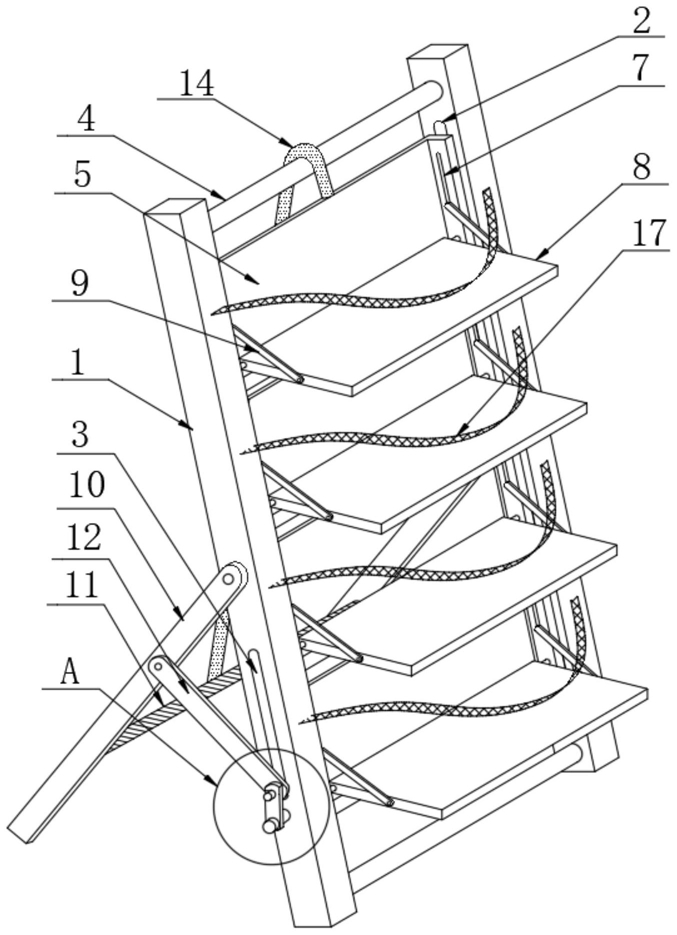

1.一种园林用花盆支架,包括支杆(1),其特征在于:所述支杆(1)的数量设置为两个,两个所述支杆(1)内侧壁上设有第一滑槽(2),两个所述支杆(1)外侧壁设有第二滑槽(3),两个所述支杆(1)之间固定连接有两个平行分布的第一横杆(4),两个所述第一横杆(4)之间设有四个平行分布的承载机构,所述支杆(1)一侧设有支撑机构;

所述承载机构包括基板(5),所述基板(5)两侧均固定设有第一滑块(6),所述第一滑块(6)与第一滑槽(2)匹配,所述基板(5)表面设置有凹槽,所述基板(5)内侧壁上设有第三滑槽(7),所述凹槽内设有承载板(8),所述承载板(8)与基板(5)铰接,所述承载板(8)两侧均设有第一连杆(9),所述第一连杆(9)一端与承载板(8)铰接,所述第一连杆(9)另一端设有第三滑块,所述第三滑块与第三滑槽(7)匹配;

所述支撑机构包括两个对称分布的支撑杆(10),两个所述支撑杆(10)一端均与支杆(1)铰接,两个所述支撑杆(10)之间固定连接有第二横杆(11),两个所述支撑杆(10)外侧均设有第二连杆(12),所述第二连杆(12)一端与支撑杆(10)铰接,所述第二连杆(12)另一端内侧设有第二滑块,所述第二滑块与第二滑槽(3)匹配,所述第二连杆(12)另一端外侧固定设有柱体(13)。

2.根据权利要求1所述的一种园林用花盆支架,其特征在于:四个所述承载机构中的基板(5)从上到下相互铰接。

3.根据权利要求1所述的一种园林用花盆支架,其特征在于:所述最上方的承载机构的基板(5)上固定设有连接绳(14),所述连接绳(14)绕过顶部的第一横杆(4)且与第二横杆(11)固定连接。

4.根据权利要求1所述的一种园林用花盆支架,其特征在于:两个所述第二滑槽(3)底部均设有旋转轴(15),所述旋转轴(15)与支杆(1)固定连接,所述旋转轴(15)上设有卡条(16),所述卡条(16)与旋转轴(15)活动套接。

5.根据权利要求4所述的一种园林用花盆支架,其特征在于:所述卡条(16)上设置有U形槽口,所述U形槽口与柱体(13)匹配。

6.根据权利要求1所述的一种园林用花盆支架,其特征在于:四个所述承载机构一侧均设有固定带(17),所述固定带(17)两端分别与两个支杆(1)固定连接,所述固定带(17)设置为具有弹性的橡胶带。
