专利号: 2019216333987
申请人: 山东益舜盈生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

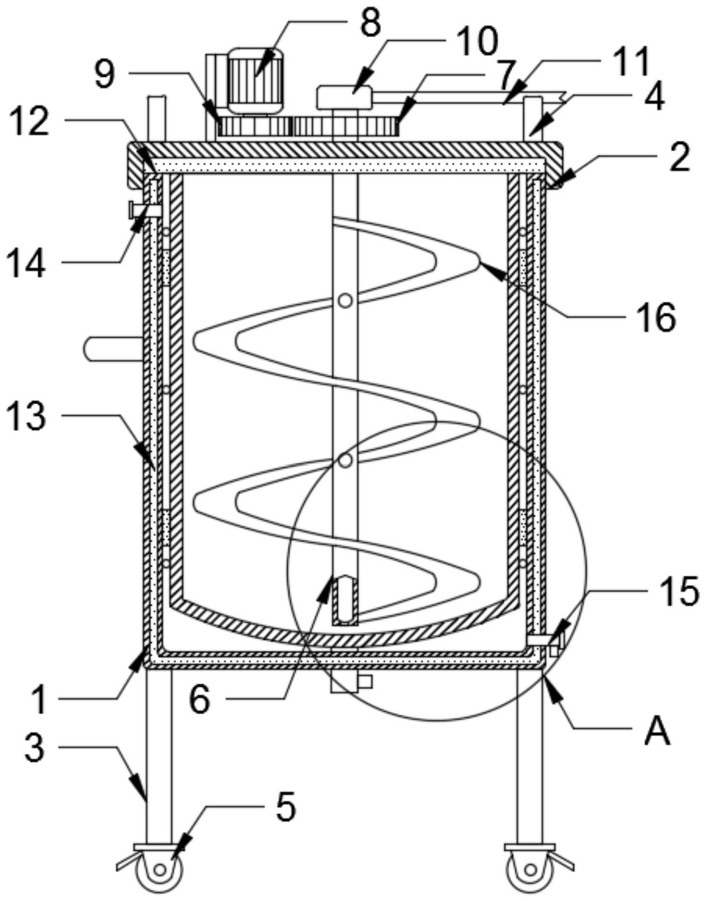

1.一种医药中间体制备用双层储液罐,包括外罐(1)、密封盖(2)和内罐(17),其特征在于:所述外罐(1)的内部通过固定块固定连接有内罐(17),所述外罐(1)和内罐(17)之间形成了水腔(20),且水腔(20)内固定安装有加热管(21),所述外罐(1)内壁内设置有保温层(13),所述外罐(1)和内罐(17)的顶部连接有密封盖(2),且密封盖(2)的底部转动连接有套杆(6),所述套杆(6)的外侧连接有搅拌叶片(16),所述套杆(6)的顶部穿过密封盖(2),所述套杆(6)位于密封盖(2)外部一端的外侧固定连接有从动齿轮(7),所述密封盖(2)的顶部固定安装有电机(8),且电机(8)的输出轴端部固定连接有主动齿轮(9),所述主动齿轮(9)与从动齿轮(7)啮合连接,所述套杆(6)的顶部通过旋转接头(10)连接有连通管(11),所述套杆(6)内壁的底部成弧形结构,且套杆(6)的底部通过连通槽与内罐(17)内部连通,所述套杆(6)外侧等距开设有连接孔(19)。2.根据权利要求1所述的一种医药中间体制备用双层储液罐,其特征在于:所述外罐(1)的顶端及底端分别安装有进水口(14)和排水口(15),且进水口(14)和排水口(15)的端部均与水腔(20)内部连通。3.根据权利要求1所述的一种医药中间体制备用双层储液罐,其特征在于:所述外罐(1)的底部等距固定连接有支撑腿(3),且支撑腿(3)的底部安装有自锁轮(5)。4.根据权利要求2所述的一种医药中间体制备用双层储液罐,其特征在于:所述外罐(1)的底部中心设置有排液口(18),且排液口(18)位于外罐(1)内部的一端与内罐(17)连接,所述进水口(14)、排水口(15)及排液口(18)的外侧均安装有控制阀。5.根据权利要求1所述的一种医药中间体制备用双层储液罐,其特征在于:所述密封盖(2)的顶部对称固定连接有把手(4)。6.根据权利要求1所述的一种医药中间体制备用双层储液罐,其特征在于:所述密封盖(2)内壁的顶部固定连接有密封垫(12),且密封垫(12)的底部与外罐(1)及内罐(17)的顶部接触。
