专利号: 2019216366251
申请人: 深圳市艾格斯电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

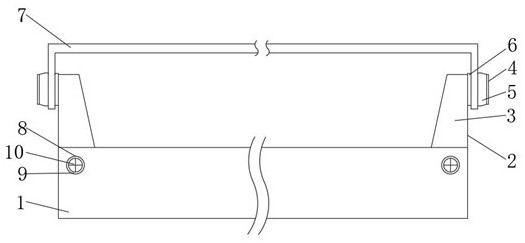

1.一种屏蔽罩连接件,其特征在于:包括连接件底座(1)和屏蔽罩(7),所述连接件底座(1)的上部设有连接防震结构(2),所述连接防震结构(2)通过拆卸结构(8)与连接件底座(1)连接。

2.根据权利要求1所述的一种屏蔽罩连接件,其特征在于:所述连接防震结构(2)包括有弹性卡块(3)、卡头(4)、第一防震套(5)和第二防震套(6),所述弹性卡块(3)通过拆卸结构(8)连接于连接件底座(1)的上部,所述卡头(4)固定安装于弹性卡块(3)的一侧顶部位置,所述第一防震套(5)和第二防震套(6)均套设于卡头(4)的外部,所述屏蔽罩(7)卡合连接于卡头(4)的外部位于第一防震套(5)和第二防震套(6)的之间位置。

3.根据权利要求2所述的一种屏蔽罩连接件,其特征在于:所述第一防震套(5)的外部一端位置设有斜坡面(13),所述第一防震套(5)的另一端表面固定连接有缓冲凸块(14),所述第二防震套(6)的一侧表面同样固定连接有缓冲凸块(14)。

4.根据权利要求3所述的一种屏蔽罩连接件,其特征在于:所述拆卸结构(8)包括有凹槽(9)、螺丝(10)、连接卡块(11)、螺孔(12)和连接卡槽(15),所述凹槽(9)开设于连接件底座(1)的前表面,所述螺丝(10)螺纹对接于凹槽(9)的内部,所述连接卡块(11)固定安装于弹性卡块(3)的底部,所述螺孔(12)开设于连接卡块(11)的前表面,所述连接卡槽(15)开设于连接件底座(1)的一侧表面。

5.根据权利要求4所述的一种屏蔽罩连接件,其特征在于:所述螺丝(10)与螺孔(12)螺纹连接,所述连接卡块(11)和连接卡槽(15)的形状均为倒T字形,所述连接卡块(11)与连接卡槽(15)卡合匹配。

6.根据权利要求5所述的一种屏蔽罩连接件,其特征在于:所述弹性卡块(3)的内侧面为斜面,所述凹槽(9)的深度与螺丝(10)螺帽的厚度等同。
