专利号: 2019216420701
申请人: 廖玉芹
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

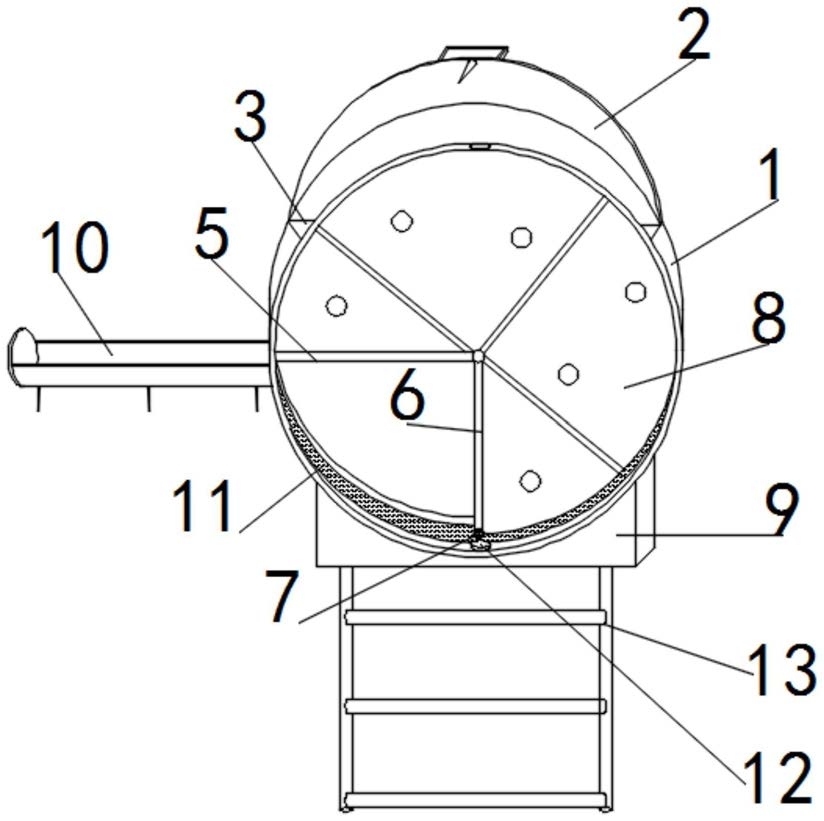

1.一种消防快速逃生救援窗,包括窗框(1)、窗叶(8),其特征在于:所述窗框(1)顶端的左侧铰接有窗盖(2),所述窗盖(2)正下方的窗框上嵌入有凹槽板(3),所述凹槽板(3)靠近窗框的一侧固定连接有挂钩(4),所述窗框(1)内部的左端贯穿有连接杆(5),所述连接杆(5)的左端由活动珠(21)固定连接有分支杆(6),所述分支杆(6)的一端滚动连接有滚珠(7),所述连接杆(5)左端的两侧均固定连接有滑块(19),所述连接杆(5)的与分支杆(6)之间固定连接有窗叶(8),所述窗框(1)的底端固定连接有铁框(9),所述窗框(1)的内部固定连接有一号滑槽(11),所述窗框(1)的左端贯穿固定连接有隐藏柱(10),所述隐藏柱(10)内部的两端嵌入有二号滑槽(20),所述一号下端一号滑槽(11)的前端固定连接有控制按钮(12),所述控制按钮(12)的底端固定连接有固定杆(14),所述固定杆(14)的两端均固定连接有固定杆(15),所述固定杆(15)的下端贯穿有逃生梯(13),所述固定杆(15)底端的两侧均活动连接有倾斜柱(16),所述倾斜柱(16)的顶端均固定连接有弹簧(17),所述远离倾斜柱(16)的一侧均固定连接有磁铁(18)。

2.根据权利要求1所述的消防快速逃生救援窗,其特征在于:所述倾斜柱(16)顶端远离固定杆(15)的一侧均设置有与磁铁(18)相吸引的磁铁,同时固定杆(15)位于铁框(9)的内部。

3.根据权利要求1所述的消防快速逃生救援窗,其特征在于:所述凹槽板(3)的底端设置有四个限位槽,同时凹槽板(3)上端的窗盖(2)一侧设置有把手,另一侧设置有插钉,且窗框(1)上设置有插钉相对应的孔洞。

4.根据权利要求1所述的消防快速逃生救援窗,其特征在于:所述一号滑槽(11)与滚珠(7)相对应,同时滑块(19)与二号滑槽(20)相对应,且隐藏柱(10)的底端设置有尖钉。

5.根据权利要求1所述的消防快速逃生救援窗,其特征在于:所述窗叶(8)的表面上设置有小圆孔,窗叶(8)呈可层叠的不锈钢结构,同时逃生梯(13)为层层内嵌结构。
