专利号: 2019216474218
申请人: 山东益舜盈生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

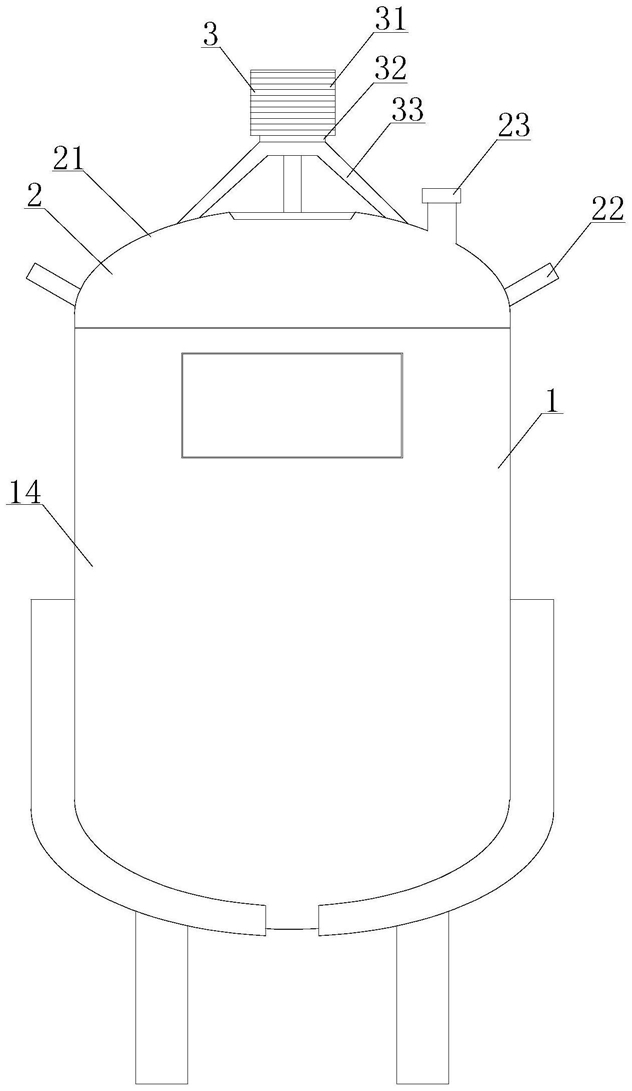

1.一种医药中间体原料用粉碎研磨装置,包括研磨罐(1)、顶盖(2)和研磨机构(3),研磨罐(1)与顶盖(2)活动连接,顶盖(2)与研磨机构(3)活动连接,其特征在于:所述研磨罐(1)包括支撑底柱(11)、空腔槽(12)、出料通道(13)、罐体(14)、隔离层(15)和辅助装置(16),支撑底柱(11)顶端安装有空腔槽(12),空腔槽(12)上端内腔底部安装有出料通道(13),空腔槽(12)内腔上端安装有罐体(14),罐体(14)内腔两壁安装有隔离层(15),隔离层(15)内端安装有辅助装置(16),罐体(14)顶端安装有顶盖(2),所述顶盖(2)包括盖体(21)、吊耳(22)、通气孔(23)和密封盖(24),所述盖体(21)的两端安装有吊耳(22),吊耳(22)的上端安装有通气孔(23),盖体(21)的顶端安装有密封盖(24),密封盖(24)的顶端安装有研磨机构(3),所述研磨机构(3)包括电机(31)、加强块(32)、支撑架(33)、旋转轴(34)、联轴器(35)、第一研磨机构(36)、第二研磨机构(37)和搅拌装置(38),电机(31)下端安装有加强块(32),加强块(32)下端安装有支撑架(33),支撑架(33)的内腔安装有旋转轴(34),旋转轴(34)的下端安装有联轴器(35),联轴器(35)下端安装有第一研磨机构(36),第一研磨机构(36)下端安装有第二研磨机构(37),第二研磨机构(37)下端安装有搅拌装置(38)。2.根据权利要求1所述的一种医药中间体原料用粉碎研磨装置,其特征在于:所述出料通道(13)包括出料过滤装置(131)、出料管道(132)和出料盖板(133),所述出料过滤装置(131)的下端安装有出料管道(132),出料管道(132)下端安装有出料盖板(133)。3.根据权利要求1所述的一种医药中间体原料用粉碎研磨装置,其特征在于:所述第一研磨机构(36)包括串联孔槽(361)、研磨板(362)、斜板(363)、边缘安装槽(364)和研磨锯齿(365),串联孔槽(361)外圈安装有研磨板(362),研磨板(362)的上端安装有斜板(363),斜板(363)外圈安装有边缘安装槽(364),边缘安装槽(364)外腔安装有研磨锯齿(365)。4.根据权利要求1所述的一种医药中间体原料用粉碎研磨装置,其特征在于:所述第二研磨机构(37)包括通透管道(371)、安装夹板(372)、斜滑板(373)和锯齿板(374),通透管道(371)外腔串接安装夹板(372),安装夹板(372)两端安装有斜滑板(373),斜滑板(373)的外端安装有锯齿板(374)。5.根据权利要求1所述的一种医药中间体原料用粉碎研磨装置,其特征在于:所述搅拌装置(38)包括连接块管(381)、串联块(382)和搅拌片(383),连接块管(381)的两端安装有串联块(382),串联块(382)的另一端连接搅拌片(383)。6.根据权利要求2所述的一种医药中间体原料用粉碎研磨装置,其特征在于:所述出料过滤装置(131)为一种纤维材质制成的构件。7.根据权利要求1所述的一种医药中间体原料用粉碎研磨装置,其特征在于:所述密封盖(24)为一种合成橡胶制成的构件。
