专利号: 2019216552429
申请人: 南通海润机床有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

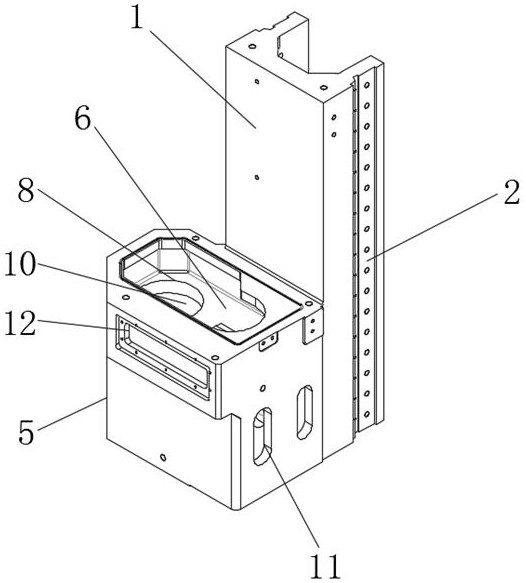

1.一种龙门磨床用滑枕,其特征在于:包括升降主体(1)、导轨安装槽(2)、加强筋(3)、丝杆套安装座(4)、主轴外壳(5)、横板(6)、轴座孔(7)、上主轴通道孔(8)、下主轴通道孔(9)、主轴筒体(10)、散热孔(11)及检修通孔(12),所述升降主体(1)两侧设置有导轨安装槽(2),所述升降主体(1)内部设置若干层加强筋(3),所述升降主体(1)内部还设置有丝杆套安装座(4),所述升降主体(1)外侧与主轴外壳(5)相连,所述主轴外壳(5)上表面为敞口,所述主轴外壳(5)内部上端设置有横板(6),所述横板(6)一侧设置有轴座孔(7),所述横板(6)另一侧设置有上主轴通道孔(8),所述主轴外壳(5)下表面对应上主轴通道孔(8)的位置开有下主轴通道孔(9),所述主轴筒体(10)设置于主轴外壳(5)内并分别安装在上主轴通道孔(8)与下主轴通道孔(9)处,所述主轴外壳(5)远离下主轴通道孔(9)一侧表面设置有散热孔(11),所述主轴外壳(5)远离升降主体(1)一端位于横板(6)上方位置开有检修通孔(12)。

2.根据权利要求1所述的一种龙门磨床用滑枕,其特征在于:所述升降主体(1)的截面为“凹”形。

3.根据权利要求1所述的一种龙门磨床用滑枕,其特征在于:所述导轨安装槽(2)内均匀设置有若干螺孔用于安装导轨。

4.根据权利要求1所述的一种龙门磨床用滑枕,其特征在于:所述丝杆套安装座(4)上设置有若干螺孔用于安装丝杆套。

5.根据权利要求1所述的一种龙门磨床用滑枕,其特征在于:所述主轴外壳(5)上表面设置有若干螺孔用于安装盖板,所述主轴外壳(5)位于检修通孔(12)处设置有若干螺孔用于安装检修板,所述主轴外壳(5)下表面位于下主轴通道孔(9)外围设置有若干螺孔用于安装砂轮罩。
