专利号: 201921661059X
申请人: 浙江工业大学
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

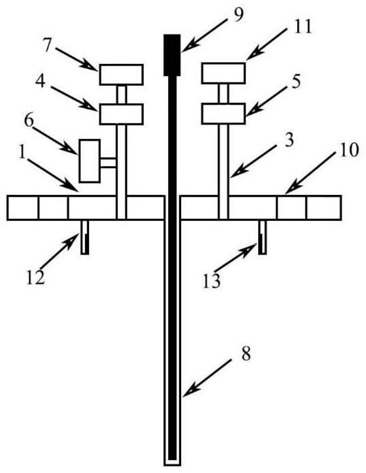

1.一种可计算流体消耗量的恒压反应装置,包括反应装置盖(1)、设置于反应装置盖(1)下端的反应装置腔体(14)和电路控制器,其特征在于:还包括从反应装置盖(1)上端贯穿至反应装置腔体底部的测温导管(8),所述测温导管(8)内设有热电偶(9),所述热电偶(9)的电控部件与电路控制机构电性连接;所述反应装置盖(1)的出口端通过管道依次设有出料阀(5)和第一质量流量计(7),所述反应装置盖(1)的进口端通过管道依次设有进料阀(4)和第二质量流量计(11);所述进料阀(4)和出料阀(5)的电控部件均与电路控制机构电性连接,电路控制机构分别将启闭控制信号输出至进料阀(4)和出料阀(5);所述反应装置盖(1)通过管道还设有压力传感器(6);所述的第一质量流量计(7)、第二质量流量计(11)和压力传感器(6)的电控部件均与电路控制机构电性连接。

2.根据权利要求1所述的一种可计算流体消耗量的恒压反应装置,其特征在乎:所述反应装置盖(1)下端依次设有至少一个容积调变组件(16),任一所述容积调变组件(16)均嵌合于反应装置腔体(14)内,所述容积调变组件(16)通过可拆卸连接方式固定设置。

3.根据权利要求2所述的一种可计算流体消耗量的恒压反应装置,其特征在于:所述反应装置盖(1)下端设有嵌合于反应装置腔体(14)内的扩展凸台(12),所述扩展凸台(12)下端的内壁设有第一内螺纹(13),所述容积调变组件(16)上端配合内螺纹设有外螺纹(15),容积调变组件(16)下端内壁设有配合下一个容积调变组件(16)的第二内螺纹(17)。

4.根据权利要求1所述的一种可计算流体消耗量的恒压反应装置,其特征在于:所述反应装置盖(1)上设有贯穿式的螺栓孔(10),所述反应装置腔体(14)上设有配合螺栓孔(10)的内螺纹孔(2),配合所述螺栓孔(10)和内螺纹孔(2)设有螺母,所述螺母套设有螺帽。

5.根据权利要求4所述的一种可计算流体消耗量的恒压反应装置,其特征在于:所述反应装置盖(1)与反应装置腔体(14)的连接处配合设有密封组件,通过压紧方式密封设置。

6.根据权利要求1所述的一种可计算流体消耗量的恒压反应装置,其特征在于:所述的进料阀(4)和出料阀(5)均为单向电磁流量控制阀。

7.根据权利要求1所述的一种可计算流体消耗量的恒压反应装置,其特征在于:还设有PC机,所述PC机与电路控制机构电性连接。
