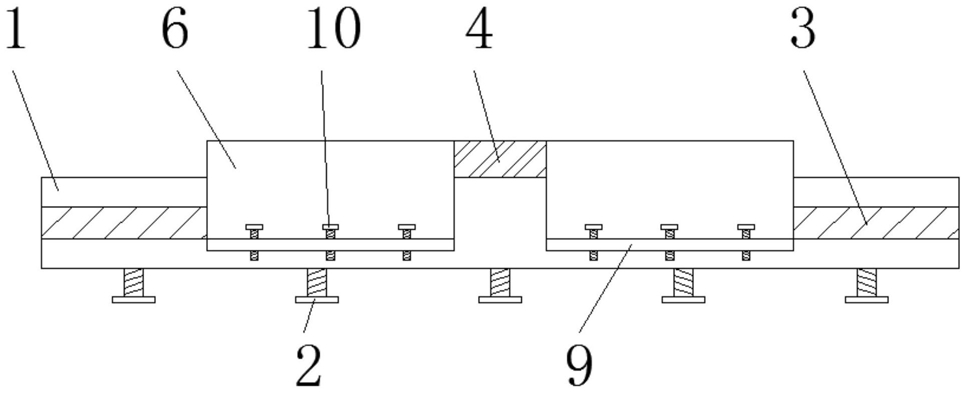

1.一种立式卷铁芯变压器安装用绝缘型垫块,包括固定柱(1)、绝缘性连接架(6)、第二内螺纹孔(8)和空心柱(11),其特征在于:所述绝缘性连接架(6)分别设置在固定块(4)左右两侧,且绝缘性连接架(6)内部前后两侧面均设置有滑块(7),同时滑块(7)设置在滑槽(3)内部,所述第二内螺纹孔(8)开设在固定块(4)上侧面,且固定块(4)前后两侧面均设置有连接块(9),同时连接块(9)上设置有第一连接螺丝(10),所述空心柱(11)设置在后侧固定柱(1)前侧面上,且空心柱(11)内部前侧设置有实心柱(12),所述实心柱(12)前侧面与前侧固定柱(1)相连接,且实心柱(12)上侧面开设有第三内螺纹孔(13),所述空心柱(11)上侧面设置有第二连接螺丝(14),且第二连接螺丝(14)贯穿实心柱(12)进入到第三内螺纹孔(13)内。
2.如权利要求1所述的立式卷铁芯变压器安装用绝缘型垫块,其特征在于:所述固定柱(1)下侧面设置有固定螺钉(2),且固定柱(1)前后两侧面均开设有滑槽(3),所述固定柱(1)上侧面开设有固定块(4),且固定块(4)上侧面开设有第一内螺纹孔(5),同时固定柱(1)上侧设置有绝缘性连接架(6)。
3.如权利要求2所述的立式卷铁芯变压器安装用绝缘型垫块,其特征在于:所述固定螺钉(2)等间距分布在固定柱(1)下侧面。
4.如权利要求1所述的立式卷铁芯变压器安装用绝缘型垫块,其特征在于:所述滑槽(3)关于固定柱(1)的中轴线对称分布,且滑槽(3)的长度等于固定柱(1)的长度。
5.如权利要求1所述的立式卷铁芯变压器安装用绝缘型垫块,其特征在于:所述绝缘性连接架(6)通过滑块(7)与滑槽(3)之间的连接方式为滑动连接。
6.如权利要求1所述的立式卷铁芯变压器安装用绝缘型垫块,其特征在于:所述连接块(9)和第一连接螺丝(10)均关于绝缘性连接架(6)的中轴线对称设置。
7.如权利要求1所述的立式卷铁芯变压器安装用绝缘型垫块,其特征在于:所述实心柱(12)的外径小于空心柱(11)的内径。
