专利号: 2019216618695
申请人: 重庆工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

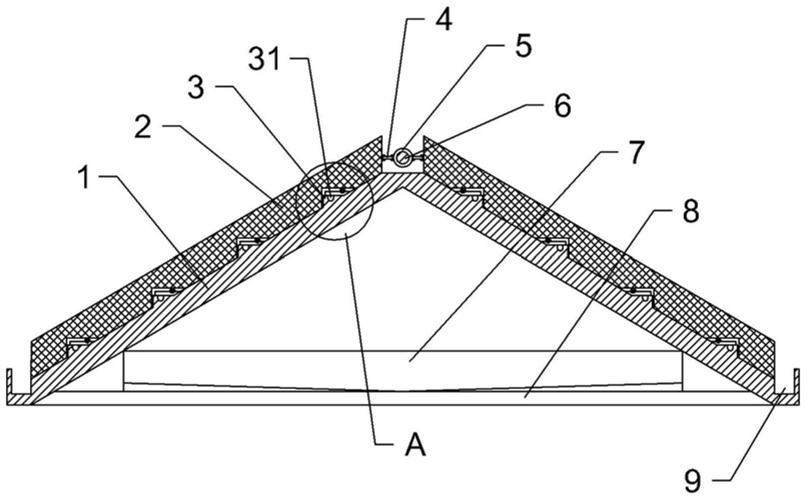

1.一种园林建筑的屋顶,包括屋顶本体,屋顶本体包括两块倾斜的屋顶板,两块屋顶板一体成型,屋顶板上设有绿化模块,其特征在于:所述屋顶板的上表面沿倾斜方向固设有呈台阶状的凸起部,绿化模块沿横向与凸起部滑动配合,凸起部的顶部沿平行于屋顶板的板面方向设置有导流槽;所述两块屋顶板的底部之间固定连接有若干横梁,横梁上设置有储水箱,导流槽与储水箱连通。

2.根据权利要求1所述的一种园林建筑的屋顶,其特征在于:所述凸起部的顶部沿绿化模块的滑动方向固设有导轨,绿化模块上转动连接有与导轨滚动配合的导轮。

3.根据权利要求2所述的一种园林建筑的屋顶,其特征在于:所述凸起部与屋顶板一体成型。

4.根据权利要求1或2所述的一种园林建筑的屋顶,其特征在于:所述屋顶本体的屋脊处设置有螺杆,螺杆沿屋脊的延伸方向设置,屋顶本体上固定连接有支撑螺杆的支撑座,螺杆与支撑座转动连接,螺杆上螺纹连接有螺母,螺母与绿化模块之间铰接有连接杆;所述螺杆的端部连接有调节机构。

5.根据权利要求4所述的一种园林建筑的屋顶,其特征在于:所述调节机构包括链轮,链轮与螺杆同轴固定连接,链轮上配合设置有链条,链轮的周向上活动套设有优弧形的罩体,罩体与螺杆转动连接。

6.根据权利要求5所述的一种园林建筑的屋顶,其特征在于:所述罩体的弧形轮廓的端部转动连接有滑轮。

7.根据权利要求4所述的一种园林建筑的屋顶,其特征在于:所述螺杆上设有旋向相反的两种螺纹段,两种螺纹段上均螺纹配合有对应的螺母,两种螺纹段上的螺母均与同一绿化模块铰接有连接杆,连接杆靠近绿化模块的一端相互铰接。

8.根据权利要求7所述的一种园林建筑的屋顶,其特征在于:所述螺杆的上方设置有弧形的挡板,挡板与支撑座可拆卸连接。

9.根据权利要求8所述的一种园林建筑的屋顶,其特征在于:所述屋顶板的屋檐处设有雨水槽,雨水槽的一端设有落水孔。

10.根据权利要求9所述的一种园林建筑的屋顶,其特征在于:所述储水箱的底部呈漏斗状。
