专利号: 2019216727442
申请人: 苏州鑫利不锈钢制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

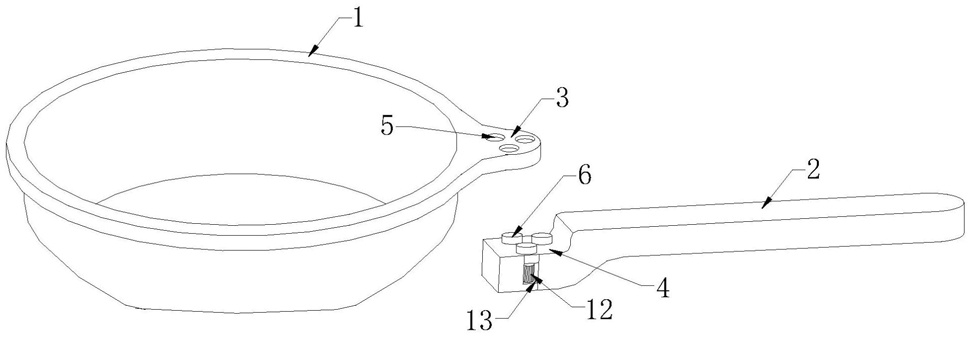

1.一种新型可拆卸不锈钢锅,其特征在于,包括锅体(1)和锅柄(2),所述锅体(1)上固设有连接部(3),锅柄(2)上设置有与连接部(3)可拆卸安装的安装部(4);

所述连接部(3)上开设有三个安装孔(5),安装部(4)上转动设有三个安装块(6),三个安装块(6)固设在连接轴(7)的顶端,连接轴(7)底端穿过安装部(4)顶壁坐落在旋转齿轮(8)的顶部中心,旋转齿轮(8)上套设有齿条(9),齿条(9)与齿柱(10)相啮合,齿柱(10)固接转动柱(11),并通过转动柱(11)与操作齿柱(12)相连,操作齿柱(12)转动设置在安装部(4)侧边嵌设的操作腔(13)内。

2.根据权利要求1所述的一种新型可拆卸不锈钢锅,其特征在于,所述安装孔(5)为花键槽结构,其外部四周对称设有多个凹槽,所述安装块(6)为适配于安装孔(5)的花键轴结构,其外部四周对称设有多个凸楞。

3.根据权利要求1所述的一种新型可拆卸不锈钢锅,其特征在于,所述齿柱(10)上设有三个环形齿纹部(14),所述环形齿纹部(14)啮合齿条(9)。

4.根据权利要求1所述的一种新型可拆卸不锈钢锅,其特征在于,所述三个旋转齿轮(8)均转动安装在安装部(4)的内嵌中,且三个旋转齿轮(8)在安装部(4)内嵌中的位置分别与齿柱(10)上设置的三个环形齿纹部(14)相齐平。

5.根据权利要求1所述的一种新型可拆卸不锈钢锅,其特征在于,所述三个安装块(6)位于同一水平面上。
