专利号: 2019216734126
申请人: 吕文姬
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

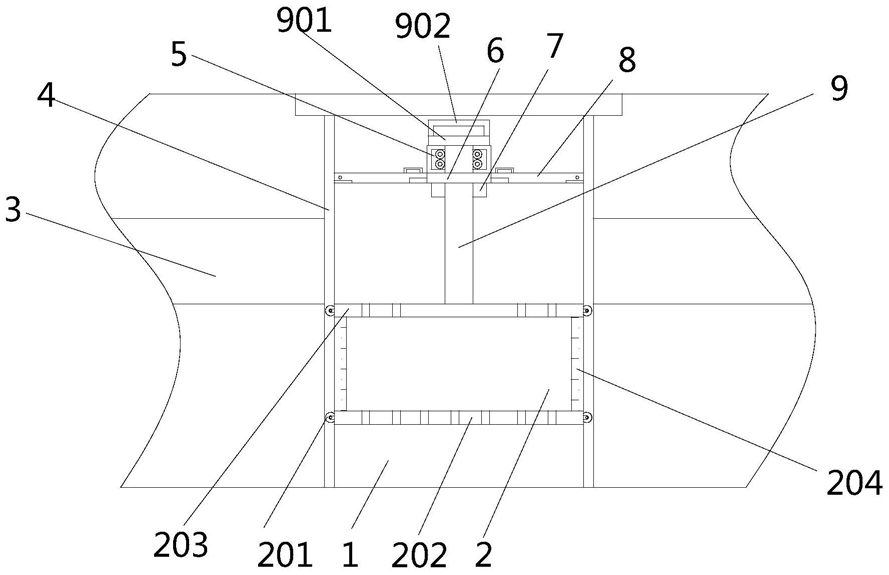

1.一种污水井杂物过滤装置,包括井道主体(1)、过滤装置(2)、滚轮(201)、底板(202)、顶板(203)、侧板(204)、污水管(3)、支架(4)、滑槽(401)、提升辅助装置(5)、滚轴(501)、支撑板(6)、支撑杆(7)、连接板(8)、竖杆(9)、限位板(901)、提拉把手(902) ,其特征在于:所述井道主体(1)上端两侧与污水管(3)卡接,所述井道主体(1)壁面固定连接有支架(4),所述井道主体(1)上端左右两侧均纵向固定连接有支撑杆(7),所述支撑杆(7)顶部固定连接有支撑板(6),所述支撑板(6)顶部左右两侧均固定连接有提升辅助装置(5),所述支撑板(6)与提升辅助装置(5)中心位置卡接有竖杆(9),所述竖杆(9)顶部固定连接有限位板(901),所述限位板(901)顶部固定连接有提拉把手(902),所述竖杆(9)底部固定连接有过滤装置(2),所述过滤装置(2)与支架(4)卡接,所述支撑板(6)左右两侧均卡接有连接板(8),所述连接板(8)另一侧与支架(4)转接。2.根据权利要求1所述的污水井杂物过滤装置,其特征在于:所述支架(4)为直杆,所述支架(4)在井道主体(1)左右两侧前后端均设有,且污水管(3)处于前后端支架(4)中心位置,所述支架(4)与井道主体(1)深度一致,所述支架(4)上端设有滑槽(401)。3.根据权利要求1所述的污水井杂物过滤装置,其特征在于:所述过滤装置(2)还包括有滚轮(201)、底板(202)、顶板(203)、侧板(204),所述过滤装置(2)呈圆柱状,所述过滤装置(2)顶部设有顶板(203),所述过滤装置(2)底部设有底板(202),所述顶板(203)与底板(202)之间连接有侧板(204),所述顶板(203)与底板(202)左右两侧均设有滚轮(201),所述底板(202)、顶板(203)、侧板(204)均设有通孔,所述过滤装置(2)工作时,处于污水管(3)下端。4.根据权利要求3所述的污水井杂物过滤装置,其特征在于:所述滚轮(201)与支架(4)上端滑槽(401)对应卡接。5.根据权利要求3所述的污水井杂物过滤装置,其特征在于:所述过滤装置(2)上端侧板(204)形成圆状壁面与井道主体(1)壁面大小一致。6.根据权利要求1所述的污水井杂物过滤装置,其特征在于:所述提升辅助装置(5)还包括有滚轴(501),所述提升辅助装置(5)呈C型槽对应形成,所述C型槽内上下端转接有滚轴(501),所述滚轴(501)一侧与竖杆(9)相接。7.根据权利要求1所述的污水井杂物过滤装置,其特征在于:所述连接板(8)与支撑板(6)卡接形成一个圆面,且圆面与井道主体(1)圆的直径大小一致,连接板(8)上端设有把手。
