专利号: 2019216766485
申请人: 青岛凯瑞达软件研发有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

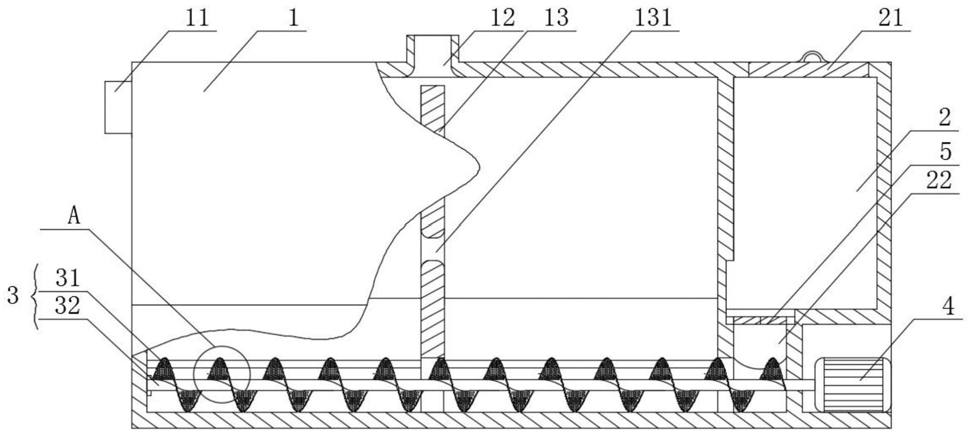

1.一种防止隔墙过水口堵塞的化粪池,包括化粪池本体(1),所述化粪池本体(1)的上表面设置有排气孔(12),所述化粪池本体(1)侧面的靠近顶端处设置有进料口(11),所述化粪池本体(1)的内腔居中位置沿横向设置有隔墙(13),所述隔墙(13)的居中位置开设有过水口(131),其特征在于:所述化粪池本体(1)内腔的底部沿轴向设置有螺旋叶片输送机构(3),所述螺旋叶片输送机构(3)垂直贯穿所述隔墙(13)和所述化粪池本体(1)的一侧壁,所述化粪池本体(1)对应于所述螺旋叶片输送机构(3)贯穿的一侧连接有污泥储槽(2),所述污泥储槽(2)的上表面设置有清污口(21),所述污泥储槽(2)下表面位于所述螺旋叶片输送机构(3)端头的正上方固定连接有排污通道(22),所述污泥储槽(2)的下方外侧设置有驱动所述螺旋叶片输送机构(3)转动的动力机构,所述排污通道(22)的顶端贯穿所述污泥储槽(2)的底板,且排污通道(22)的顶端设置有活动隔门(5)。

2.根据权利要求1所述的一种防止隔墙过水口堵塞的化粪池,其特征在于:所述化粪池本体(1)的内腔底部设置成弧面凹槽结构,且凹槽机构的底端连接有底槽(14),所述底槽(14)内腔的横截面呈优弧形状,所述螺旋叶片输送机构(3)位于所述底槽(14)内,且螺旋叶片输送机构(3)的中心轴线与所述底槽(14)的中心轴线重合。

3.根据权利要求1所述的一种防止隔墙过水口堵塞的化粪池,其特征在于:所述螺旋叶片输送机构(3)包括螺旋叶片(31)和转动轴(32),所述转动轴(32)的一端与所述化粪池本体(1)的内腔侧壁转动连接,且转动轴(32)的另一端与所述污泥储槽(2)下方的动力机构连接,所述螺旋叶片(31)环绕连接在所述转动轴(32)的外壁上。

4.根据权利要求3所述的一种防止隔墙过水口堵塞的化粪池,其特征在于:所述污泥储槽(2)下方的外侧固定安装有电机(4),所述电机(4)的动力输出端与所述转动轴(32)对接。

5.根据权利要求3所述的一种防止隔墙过水口堵塞的化粪池,其特征在于:所述螺旋叶片(31)的表面上开设有若干通孔。

6.根据权利要求1所述的一种防止隔墙过水口堵塞的化粪池,其特征在于:所述活动隔门(5)包括若干隔板(51),所述隔板(51)的外侧分别与所述排污通道(22)的顶端转动连接。

7.根据权利要求6所述的一种防止隔墙过水口堵塞的化粪池,其特征在于:所述活动隔门(5)主体的表面为六边形形状,所述隔板(51)主体的表面为等边三角形形状。
