专利号: 201921681728X
申请人: 重庆市荣昌区欣晟达包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

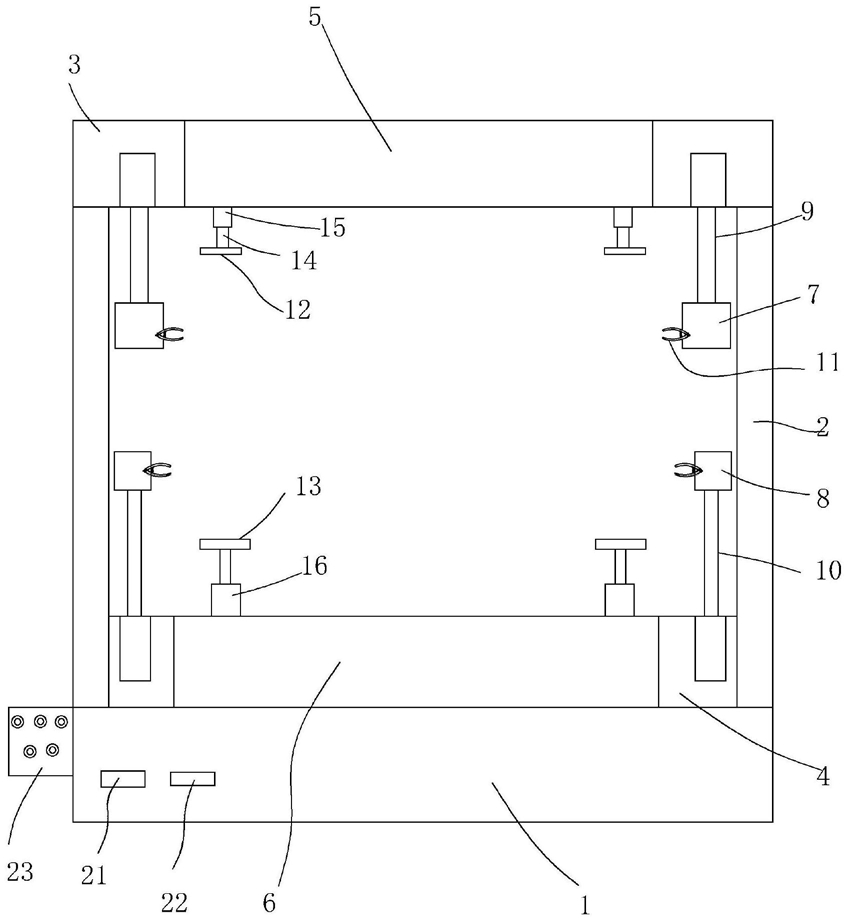

1.一种瓦楞纸板打包机构,包括底座,固定在所述底座上的支架,在所述支架的顶部设置有顶面板,在所述底座上设置有承载面板,所述承载面板与所述顶面板相平行,其特征在于:在所述顶面板上开设有捆扎带放置槽,在所述承载面板的顶面设置有与所述捆扎带放置槽相平行的包扎带放置槽,在所述支架上设置有上滑块和下滑块,所述上滑块与所述顶面板的底面之间固定有升降气缸,在所述下滑块与所述承载面板之间固定有举升气缸,在所述上滑块和下滑块的侧面均固定有夹持块,所述捆扎带和包扎带的两端分别固定在上滑块和下滑块的夹持块上,在所述顶面板的底面设置有上热融条,在所述承载面板的顶面设置有下热融条,在所述上热融条与顶面板的底面之间固定的调节气缸,在所述顶面板上固定有旋转电机,所述调节气缸固定在所述旋转电机上,所述承载面板上固定有转动控制电机,所述下热融条固定在所述转动控制电机的主轴上。

2.根据权利要求1所述的瓦楞纸板打包机构,其特征在于:在所述顶面板的底面固定有两个限位块,在所述旋转电机的主轴上固定有限位凸块,所述限位凸块在两个限位块之间转动,两个限位块与旋转电机主轴的连线成直角设置,所述旋转电机在转动时,使上热融条与捆扎带放置槽相平行或相垂直,在相平行时,捆扎带可以向下移动完成打包。

3.根据权利要求2所述的瓦楞纸板打包机构,其特征在于:在所述承载面板上固定有两个定位块,两个定位块与转动控制电机主轴的连线成直角,在所述转动控制电机的主轴上设置有定位凸块,所述定位凸块在两个定位块之间转动使下热融条与包扎带放置槽相平行或相垂直,在相平行时,包扎带可以向上移动完成打包。

4.根据权利要求3所述的瓦楞纸板打包机构,其特征在于:在所述底座上固定有电源插头、外接气泵连接端子和开关面板,在所述开关面板上固定有旋转电机控制开关、转动控制电机启停按钮、调节气缸控制按钮、举升气缸控制开关和升降气缸控制按钮。
