专利号: 2019216846136
申请人: 宁波晟乾环境技术开发有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-07-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

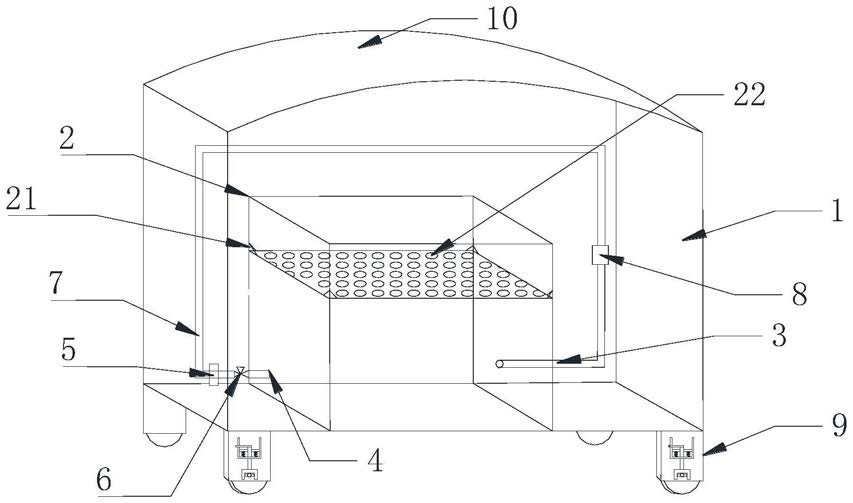

1.一种室内室外两用水循环实验生态浮床,其特征在于,包括:安装架(1),所述安装架(1)内部固定有储水槽(2),所述储水槽(2)的内壁上设置有浮床支架(21),所述浮床支架(21)上安装有供水生植物生长的生态浮床(22),所述安装架(1)底部设置有移动装置(9),所述移动装置(9)包括四个固定在安装架(1)底部的支撑脚(91),所述支撑脚(91)上转动连接有旋转轴(92),所述旋转轴(92)上连接有移动滚轮(93),所述旋转轴(92)的一端伸出支撑脚(91)并连接有卡位块(94),所述支撑脚(91)在旋转轴(92)伸出的侧面上设置有用于对卡位块(94)进行限位的限位装置,所述限位装置包括固定在支撑脚(91)侧面上的固定槽板(95),所述固定槽板(95)位于卡位块(94)上方,所述固定槽板(95)包括两块侧板和一块连接两块侧板的底板,所述固定槽板(95)内滑动连接有限位杆(96),所述限位杆(96)的一端伸出底板连接有限位块(97),所述限位块(97)底部开设有与卡位块(94)等宽的卡位槽,所述限位块(97)随限位杆(96)滑动至卡位块(94)进入卡位槽内,所述卡位槽的内壁与卡位块(94)两端抵触使卡位块(94)无法转动,所述限位杆(96)上连接有复位板(98),所述复位板(98)与底板之间连接有拉伸弹簧,所述限位杆(96)顶部转动连接有固定杆(99),所述固定杆(99)的轴向与限位杆(96)轴向垂直,所述固定杆(99)转动至两块侧板之间时用于带动限位杆(96)移动,所述固定杆(99)转动至与侧板垂直时用于固定限位杆(96)。

2.根据权利要求1所述的一种室内室外两用水循环实验生态浮床,其特征在于,所述复位板(98)的两端设置有复位滑动沿,所述侧板上开设有供复位滑动沿插入的滑动槽。

3.根据权利要求1所述的一种室内室外两用水循环实验生态浮床,其特征在于,所述侧板顶部开设有供固定杆(99)进入的移动卡槽(951),所述侧板背离支撑脚(91)的一侧开设有供固定杆(99)进入的固定卡槽(952)。

4.根据权利要求1所述的一种室内室外两用水循环实验生态浮床,其特征在于,所述储水槽(2)的一侧的外壁上设置有水槽进水口(3),所述储水槽(2)背离水槽进水口(3)一侧的外壁上设置有水槽排水口(4),所述水槽排水口(4)连接有循环水泵(5),所述循环水泵(5)的出水口处连接有水流导管(7),所述水流导管(7)背离循环水泵(5)的一端与水槽进水口(3)连接,水槽进水口(3)和水槽排水口(4)通过水流导管(7)连接形成循环回路。

5.根据权利要求4所述的一种室内室外两用水循环实验生态浮床,其特征在于,所述水槽排水口(4)与循环水泵(5)之间设置有三通阀门(6),所述三通阀门(6)包括三个流道口,其中两个流道口分别与水槽排水口(4)和循环水泵(5)连接,另一个流道口用于抽取水样。

6.根据权利要求5所述的一种室内室外两用水循环实验生态浮床,其特征在于,所述安装架(1)顶部安装有可拆卸的遮雨棚。

7.根据权利要求1所述的一种室内室外两用水循环实验生态浮床,其特征在于,水流导管(7)中安装有过滤装置(8),所述过滤装置(8)用于拦截水流中的固体物质。
